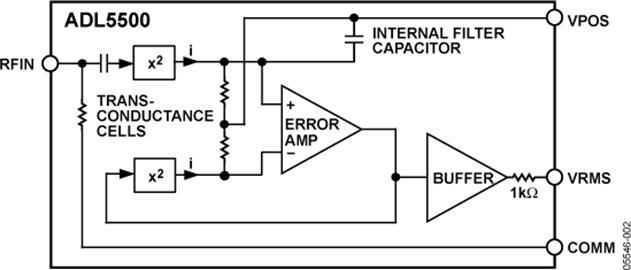

ADL5500是一款均值响应功率检波器，适用于100 MHz至6 GHz的高频接收机和发射机信号链。 它易于使用，仅需2.7 V至5.5 V单电源和一个电源去耦电容便可工作。 输入为内部交流耦合，具有50 欧姆的标称输入阻抗。 输出为线性响应直流电压，900 MHz时的转换增益为6.4 V/V均方根值。 输出端的片内1 k欧姆串联电阻与外部分流电容配合使用，可建立低通滤波器响应，从而减少直流输出电压中的残留纹波。
ADL5500主要用于简单和复合波形的真功率测量。 特别适合测量高波峰因素（高峰值-均方根比）信号，如基于CDMA2000、W-CDMA和QPSK/QAM的OFDM波形等。
ADL5500在整个温度范围内具有出色的温度稳定性，测量误差接近于0 dB。 高精度范围约为+3 dBm (900 MHz)，在-40°C至+85°C和8.5 dB范围内误差为±0.1 dB。 ADL5500降低了校准要求，在温度和工艺变化范围内漂移范围低至30 dB。
ADL5500的工作温度范围为-40°C至+85°C，提供4引脚、1.0 mm × 1.0 mm晶圆级芯片规模封装。 采用专有的高fT硅双极性工艺制造。
ADL5500有效值（RMS）功率检测器适合用于CDMA，CDMA2000®（包括1XEV-DO），TDS-CDMA和W-CDMA蜂窝手机，以及符合802.16，WIMAX标准和新兴的具有高峰值因数波形的无线系统的终端设备，ADL5500的精度比同类产品高5倍，温度稳定性高10倍，并且采用1MM×1MM超小型封装使其占用印制电路板（PCB）面积减小一半。
美国模拟器件公司(ADI)推出厚度仅为0.6mm的手机RF功率管理测量IC——RMS功率检测器ADL5500和功率控制器AD8311。这两款器件能提供高精度和温度稳定性，降低功耗。
美国模拟器件公司(ADI)推出厚度仅为0.6mm的手机RF功率管理测量IC——RMS功率检测器ADL5500和功率控制器AD8311。这两款器件能提供高精度和温度稳定性，降低功耗。
ADL5500功率监测器
美国模拟器件公司(ADI)推出厚度仅为0.6mm的手机RF功率管理测量IC——RMS功率检测器ADL5500和功率控制器AD8311。这两款器件能提供高精度和温度稳定性，降低功耗。
