ADL5504易于使用，可以高度精确地确定复杂波形的均方根值。它可以用于简单和复杂波形的功率测量，特别适合测量高波峰因素（高峰值-均方根比）信号，如W-CDMA、CDMA2000、WiMAX、WLAN和LTE波形等。

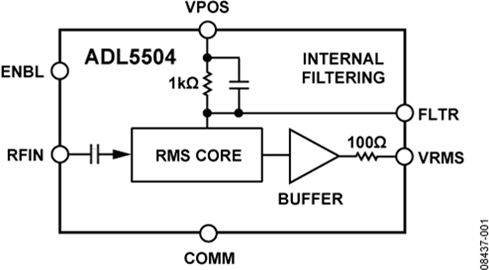

片内调制滤波器可以满足大多数波形的求平均值需要。对于更复杂的波形，可以利用FLTR引脚上的外部电容进行补充信号解调。输出端的100 欧姆片内串联电阻与外部分流电容配合，可提供低通滤波器响应，进而减少直流输出电压中的残留纹波。
ADL5504在30 dB范围内具有出色的温度稳定性；在整个温度范围及动态范围的上段，测量误差接近于0 dB。除温度稳定性外，ADL5504还具有出色的工艺稳定性，从而进一步降低了校准复杂度。

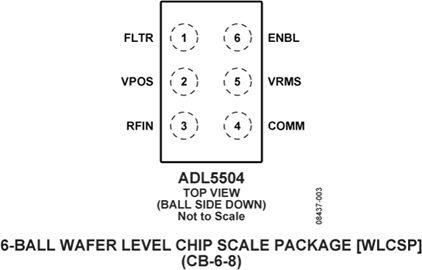

这款功率检波器的工作温度范围为-40°C至+85°C，提供6引脚、0.8 mm × 1.2 mm晶圆级芯片规模封装(WLCSP)，采用高fT硅BiCMOS工艺制造。
应用
点评：ADL5504可以用于简单和复杂波形的测量，而且对测量高波峰因数(波峰与有效值之比)信号特别有用，例如W-CDMA、CDMA2000、WiMAX、WLAN和LTE波形。ADI最新推出设计用于3G和4G移动终端的新型集成器件ADL5504。作为业界领先的TruPwr(TM)RF功率检波器系列产品的新成员，ADL5504提供了用于确定复杂波形的RMS(均方根)功率的高精度易用方法。另外，ADL5504的温度稳定性和波形非相关性使其具有业
，全球领先的高性能信号处理解决方案供应商，最新推出设计用于 3G 和 4G 移动终端的新型集成器件 ADL5504 (http://www.analog.com/zh/adl5504)。作为业界领先的 TruPwr(TM) RF 功率检波器(http://www.analog.com/zh/rms-detectors)系列产品的新成员，ADL5504 提供了
，最新推出设计用于3G和4G移动终端的新型集成器件ADL5504。作为业界领先的TruPwr(TM) RF功率检波器系列产品的新成员，ADL5504提供了用于确定复杂波形的RMS （均方根）功率的高精度易用方法。ADL5504可以用于简单和复杂波形的测量，而且对测量高波峰因数（波峰与有效值之比）信号特别有用，例如W- CDMA、CDMA2000、WiMAX
ADI推出功率检波器ADL5504ADI最新推出设计用于3G和4G移动终端的新型集成器件ADL5504。ADL5504是一款TruPwr(TM)平均响应（真正均方根）的功率检波器，可用于频率范围从450MHz至6000MHz的高频接收器和发射器信号链。ADL5504的片上调制滤波器能为大多数
Analog Devices, Inc.最新推出设计用于 3G 和 4G 移动终端的新型集成器件 ADL5504。作为业界领先的 TruPwr RF 功率检波器系列产品的新成员，ADL5504 提供了用于确定复杂波形的 RMS （均方根）功率的高精度易用方法。ADL5504 可以用于简单和复杂波形的测量，而且对测量高波峰因数（波峰与有效值之比）信号特别有用，例如 W-CDMA、CDMA2000、W
ADI推出适合3G和4G移动终端使用的功率管理器件ADI最新推出设计用于3G和4G移动终端的新型集成器件ADL5504。作为业界领先的TruPwr(TM)RF功率检波器系列产品的新成员，ADL5504提供了用于确定复杂波形的RMS(均方根)功率的高精度易用方法。ADL5504可以用于简单和复杂波形的测量，而且对测量高波峰因数(波峰与有效值之比)信号特别有用，例如W-CDMA、CDMA2000、WiMAX、WLAN和LTE波形。
ADI最新推出设计用于3G和4G移动终端的新型集成器件ADL5504。ADL5504是一款TruPwr(TM)平均响应（真正均方根）的功率检波器，可用于频率范围从450MHz至6000MHz的高频接收器和发射器信号链。ADL5504的片上调制滤波器能为大多数波形提供足够的平均处理。
