ADL5506是一款完整的低成本子系统，用于30 MHz至4.5 GHz频率范围内的RF信号测量，典型动态范围为45 dB，主要用于各种无线终端设备。与采用分立式二极管检波器的方案相比，它能够提供更宽的动态范围和更高的精度，在-40°C到+85°C温度范围内的温度稳定性尤为出色。
同时灵敏度较高，允许以较低功率电平进行测量，从而降低了耦合至检波器所需的功耗。该器件本质上是一款电压响应型器件，典型动态范围为45 dB。
为了方便起见，信号使用5 pF电容和宽带50 欧姆匹配电阻在内部交流耦合至52 欧姆外部分流电阻。在转折频率约19 MHz时，此高通耦合可使工作频率较低。因此，信号源可以直流接地。
由于输入信号电平从1.25 mV rms (-45 dBm)增加到224 rms (0 dBm)，ADL5506输出从0.14 V附近升高至略微超出1 V。输出与输入功率水平的对数成比例；换言之，读数以分贝值直接呈现，900 MHz时约为18 mV/dB。当需要增加输入波形求平均值的时间间隔时，可在VLOG引脚与CFLT引脚之间连接一个电容。

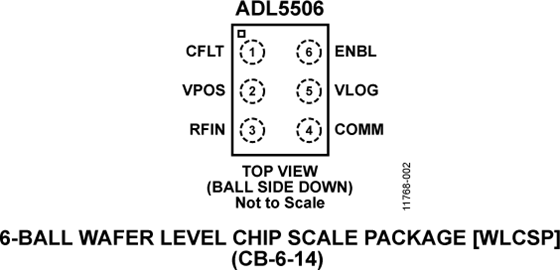

ADL5506采用6引脚WLCSP封装，电源电压为3.0 V时功耗为3.8 mA。关断后，典型禁用电流低于1 µA。
应用
中国，北京adl5506="" adl5903="" href="http://www.analog.com/zh/pr12242/<a class=" p="" title="adl5506">下载数据手册、申请样片和查看产品页面：http://www.analog.com/zh/pr12242/adl5506通过在线技术支持社区EngineerZone&tr
ADI公司近日发布两款全新宽动态范围RF功率检波器ADL5903和ADL5506.该两款器件具有宽动态范围、一流精度和温度稳定性的独特优势，是空间或功率受限型设计的理想选择。ADI作为全球领先的高性能信号处理应用半导体解决方案供应商，其近日发布两款全新宽动态范围RF功率检波器ADL5903和ADL5506.该两款器件以ADI领先的检波器专业技术为依托，具有宽动态范围、一流精度和温度稳定性的独特优势
