产品详情

ADL5541是一款15 dB宽带的线性放大器，工作频率高达6 GHz。该放大器可以用于各种有线电视、手机以及仪器设备。

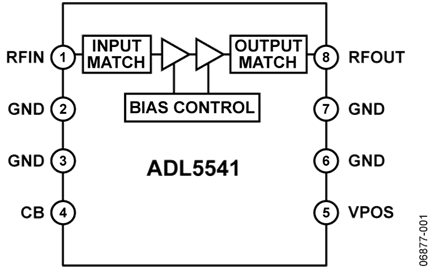

ADL5541可以提供15 dB增益，在频率、温度与电源范围内稳定工作, 器件一致性好。该增益模块内部匹配输入电阻为50欧姆，在6 GHz以内其输入回波损耗为10 dB以下。它工作时只要求输入/输出交流耦合电容器、电源去耦合电容器以及外部电感。

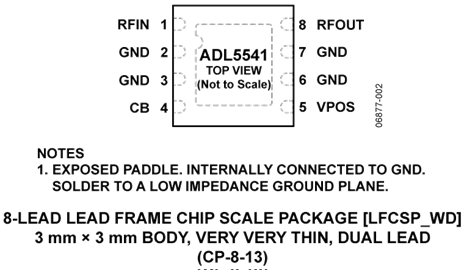

ADL5541采用InGaP HBT工艺制作，静电放电（ESD）保护额定值为1 kV (Class 1C)。它采用3 mm × 3 mm LFCSP封装，带裸露焊盘，具有出色的热阻性能。

ADL5541采用5 V单电源供电，功耗90 mA，工作温度范围：-40°C至+85°C。

现在可以供应完全符合RoHS标准的评估板。

ADL5542为系列产品，可提供增益20 dB，与ADL5541引脚兼容。

Data Sheet, Rev. 0, 7/07
