ADL5562 数据手册-pdf中文资料-产品介绍及应用电路

概览

IMD3：91 dBc @ 250 MHz 中心
低宽带失真： (AV = 6 dB)
10 MHz: -90 dBc HD2, -95 dBc HD3
70 MHz: -98 dBc HD2, -94 dBc HD3
140 MHz: -95 dBc HD2, -88 dBc HD3
250 MHz: -77 dBc HD2, -86 dBc HD3
快速稳定或过驱动恢复时间： 2 ns
单电源：2.8 V～3.6 V
关断模式
制造工艺：高速XFCB3 SiGe工艺

ADL5562是一款专为RF和IF而优化的高性能差分放大器。该放大器在宽频范围内提供2.1 nV/√Hz的低噪声以及出色的失真性能，从而使其成为驱动8-16位高速ADC的理想选择。

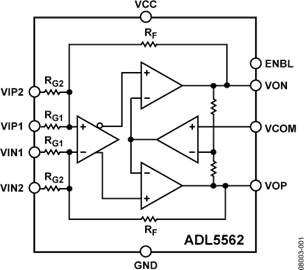

ADL5562可以通过引脚设置提供三种可选增益，分别为6 db、12 db和15.5 db。单端配置时其增益分别降低到5.6 db、11.1 db和14.1 db。外接一个串联输入电阻可以灵活地扩展放大器的增益设置，可实现从0到15.5dB之间的任何增益。

ADL5562的典型静态电流为80mA，而在禁用时电流消耗小于3mA，输入和输出间具有出色的隔离性能。

该器件的宽带性能和低失真性能得到了优化，再加上其增益可调，使其可用于低失真、低噪声和低功耗特性非常关键的通用IF和宽带应用中。通过优化，实现了压摆率、带宽和宽带失真性能的较佳组合，从而使其能够驱动范围很广的A/D转换器，并特别适合于驱动混频器、PIN二极管衰减器、SAW滤波器以及多单元的分立器件。

ADL5562采用ADI公司的高速SiGe工艺制造，封装为3 mm×3 mm、16引脚的 LFCSP紧凑型封装，工作温度范围为-40°C～+85°C。

应用

差分ADC驱动器

单端-差分转换

RF/IF增益级

AW滤波器匹配接口

Data Sheet, Rev. PrD, 01/2009
