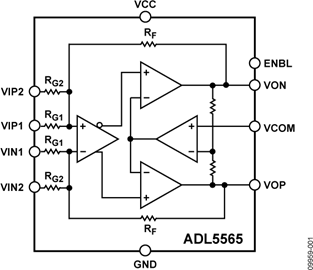

ADL5565通过引脚绑定配置提供三种增益水平：6 dB、12 dB和15.5 dB。对于单端输入配置，增益降低至5.6 dB、11.1 dB和14.1 dB。外接一个串联输入电阻可以提高放大器增益的灵活性，实现0 dB至15.5 dB（差分输入）或0 dB至14.1 dB（单端输入）范围内的任何增益。
ADL5565的典型静态电流为70 mA，禁用时的功耗小于4 mA，输出和输出间具有出色的隔离性能。
该器件的宽带和低失真性能得到了优化，再加上其增益可调能力，使其成为低失真、低噪声和低功耗特性非常关键的通用IF和宽带应用的首选放大器。通过优化，这款器件实现了压摆率、带宽和宽带失真性能的优质组合，因此它能够驱动范围很广的模数转换器，并且特别适合驱动混频器、PIN二极管衰减器、SAW滤波器以及多单元的分立器件。

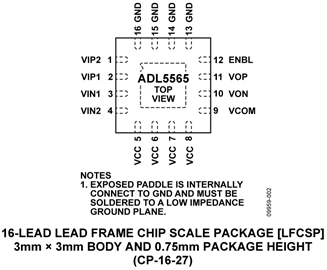

ADL5565采用ADI公司的高速SiGe工艺制造，提供紧凑型3 mm × 3 mm、16引脚LFCSP封装，工作温度范围为-40°C至+85°C。
应用
【用 途】 差分RF/IF放大器【性能 参数】 采用16引脚LFCSP封装，电源电压范围：3V至5V，功耗：70mA，RTO噪声：5.5nV/rt-Hz（6dB增益），引脚绑定和电阻正馈的增益设置，提高设计灵活性，高截点功率线性度：100MHz时OIP3/OIP2分别为51dBm/90dBm，二阶/三阶失真（2Vpp
全球领先的高性能信号处理解决方案和RFIC供应商，最近推出一款针对高速12位到18位模数转换器的差分RF/IF（射频/中频）放大器ADL5565.新款放大器具有5GHz的-3dB带宽，并在最高300MHzADL5565放大器提供优化的宽带宽、低失真和低噪声特性，HD3和OIP3失真性能达到业界最佳（100MHz时分别为–103dB
Analog Devices, Inc.最近推出一款针对高速12位到18位模数转换器的差分 RF/IF（射频/中频）放大器 ADL5565。ADL5565放大器提供优化的宽带宽、低失真和低噪声特性，HD3和 OIP3失真性能达到业界最佳（100 MHz 时分别为&ndash
(NYSE: ADI)，全球领先的高性能信号处理解决方案和 RF IC 供应商，最近推出一款针对高速12位到18位模数转换器的差分 RF/IF（射频/中频）放大器 ADL5565( 接收机、工业仪器仪表和防务电子设备ADL5565放大器能够驱动同类最佳的高速转换器，包括 ADI 公司的新型16位、250 MSPS AD9467(运算放大器相比，
(NYSE: ADI)，全球领先的高性能信号处理解决方案和 RF IC 供应商，最近推出一款针对高速12位到18位模数转换器的差分RF/IF（射频/中频）放大器 ADL5565( )。
电路功能与优势图1所示电路是基于超高动态范围差分放大器驱动器ADL5565和11位、200 MSPS四通道中频接收机AD6657A的65 MHz带宽接收机前端。
电路功能与优势 图1所示电路是基于超高动态范围差分放大器驱动器ADL5565和11位、200 MSPS四通道中频接收机AD6657A的65 MHz带宽接收机前端。
电路功能与优势图1所示电路是基于超高动态范围差分放大器驱动器ADL5565和11位、200 MSPS四通道中频接收机AD6657A的65 MHz带宽接收机前端。
电路功能与优势图1所示电路是基于超高动态范围差分放大器驱动器ADL5565和11位、200 MSPS四通道中频接收机AD6657A的65 MHz带宽接收机前端。
