ADL5802产品信息：

概览

优势和特点
产品详情

优势和特点

双通道上/下变频器
功率转换增益：1.5 dB
宽带RF、LO与IF端口
单边带噪声系数：11 dB
+10 dBm阻断单边带噪声系数：20 dB
输入IP3：27 dBm

输入P(1dB)：12 dBm
本振驱动：0 dBm（典型值）
RF输出端的本振泄漏：-40 dBm
低工作电流：5 V @ 200 mA
可调偏置，适合低功耗工作

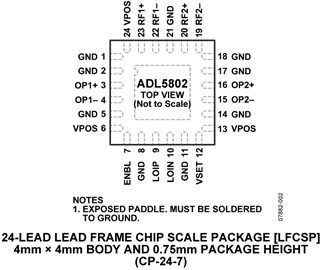

4 mm × 4 mm，24引脚裸露焊盘LFCSP封装

产品详情

ADL5802集成高线性度双平衡有源混频器内核和本振（LO）缓冲放大器，可提供100 MHz ～ 6 GHz的宽动态范围频率转换。专有的线性化架构使混频器能在高输入电平下提供增强的IP3性能。偏置调整特性可通过单一控制引脚实现输入线性度、单边带噪声系数，以及直流电流的较优化。在手机应用中，带内阻塞信号可能会导致动态性能下降，ADL5802的高输入线性度使其能够满足这一应用的苛刻要求。平衡的有源混频器可提供出色的本振至射频与本振至中频泄漏，其典型值优于-40 dBm。IF的输出内部连接至200欧姆的源阻抗，当负载为200欧姆时，电压转换增益为7.5 dB（典型值）。

ADL5802采用硅锗高性能IC工艺制造。这款器件采用紧凑型4 mm × 4 mm 24引脚LFCSP封装，工作温度范围为-40°C～+85°C。还可提供评估版。

应用

手机基站接收机

主接收机与分集接收机设计

无线链路下变频器

Data Sheet, Rev PrA, 10/2008
