ADL5812利用高线性度的双重平衡无源混频器内核以及集成式RF和LO平衡电路实现单端操作。它内置可编程RF巴伦，能够在700 MHz至2800 MHz RF输入频率范围内实现较佳性能。平衡无源混频器配置能够在整个RF带宽内提供出色的LO至RF和LO至IF泄漏、出色的RF至IF隔离以及出色的交调性能。
平衡混频器内核还能提供极高的输入线性度，使该器件能用在要求苛刻的宽带应用中。对于这些应用，如果输入线性度不高，带内阻塞信号可能会导致动态范围降低。阻塞器噪声系数性能与窄带无源混频器设计相当。高线性度中频缓冲放大器紧跟在无源混频器内核之后，可提供6.7 dB的典型功率转换增益，并且可以与各种输出阻抗一起使用。对于低电压应用，ADL5812能够以低至3.6 V的电压工作,且电流大幅降低。另外还提供两个逻辑位，用来在需要时分别关断两个通道（两个通道均为1.5 mA）。
ADL5812的所有功能都通过一个三线式串行端口接口进行控制，由此可实现较佳性能，所需外部元件较少。

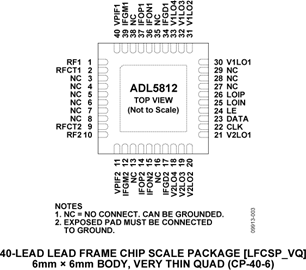

ADL5812采用BiCMOS高性能IC工艺制造，提供40引脚6mm × 6mm LFCSP封装，工作温度范围为-40°C至+85°C，同时提供评估板。
应用
- 多频段/多标准蜂窝基站分集接收机
- 宽带无线电链路分集下变频器
- 多模式蜂窝中继器和宽带接收机
【用 途】 双通道混频器【性能 参数】 采用40引脚LFCSP封装，宽带700MHz至2800MHz频率范围，输入IP3：24dBm，SSB噪声系数：11dB，功率转换增益：7dB。限幅LO放大器实现宽带宽，调谐RF巴伦结构确保RF信号良好均衡，调谐IF滤波器网络提供适当的和频端，单端50Ω输入与RF和LO输入相匹配。
全球领先的高性能信号处理解决方案和RF IC（射频集成电路）供应商，最近推出业内集成度最高、面向通信应用的宽带无源混频器：单通道混频器ADL5811（http://www.analog.com/zh/pr0509/adl5812
(ADI)，最近推出业内集成度最高、面向通信应用的宽带无源混频器：单通道混频器ADL5811和双通道混频器ADL5812。这两款混频器具有出色的线性度、低失真、低噪声和卓越的宽带频率性能。
ADL5811和 ADL5812无源混频器设计用于宽带无线基础设施应用和软件定义无线电应用，包括多频段/多标准蜂窝基站接收机、宽带无线电链路下变频器、多模式蜂窝中继器和
(ADI)，最近推出业内集成度最高、面向通信应用的宽带无源混频器：单通道混频器ADL5811和双通道混频器ADL5812。这两款混频器具有出色的线性度、低失真、低噪声和卓越的宽带频率性能。
对于低电压应用，ADL5812是能够大幅减少电流的3.6 V电压下工作。两个逻辑位提供单独断电（1.5毫安）两个通道需要两个通道。
