产品详情

ADL8104 是一款砷化镓 (GaAs)、单片微波集成电路 (MMIC)、假晶高电子迁移率晶体管 (pHEMT) 低噪声宽带高线性度放大器，工作范围为 0.4 GHz 至 7.5 GHz。

ADL8104 在 0.6 GHz 到 6 GHz 时的典型增益为 15 dB，在 0.4 GHz 到 6 GHz 时的典型噪声系数为 3.5 dB，在 0.6 GHz 到 6 GHz 时的典型输出功率为 1 dB 压缩的 (OP1dB) 20 dBm， 在 0.6 GHz 到 6 GHz 时的典型三阶截取输出 (OIP3) 为 32 dBm，漏极电源为 5 V 时的电流仅为 150 mA。该低噪声放大器在 0.6 GHz 到 6 GHz 时具有典型值为 52 dBm 的高输出二阶截距 (OIP2)，使得 ADL8104 适合应用于军事和测试仪器。

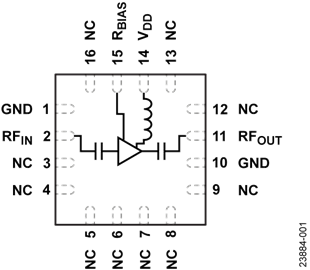

ADL8104 还具有内部匹配至 50 欧姆 的输入和输出特性。RF(IN) 和 RF(OUT) 引脚内部交流耦合，并集成了偏置电感器，使得 ADL8104 非常适合基于表面贴装技术 (SMT)、高密度的应用。

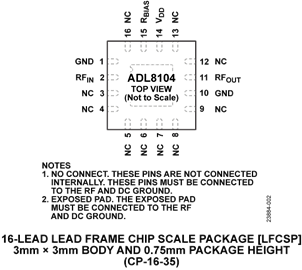

ADL8104 采用符合 RoHS 指令的 3 mm × 3 mm 16 引脚 LFCSP 封装。

应用

• 测试仪器仪表
• 军事通信
