ADM1064

内置电压回读12位ADC的Super Sequencer 超级时序控制器

ADM1064产品信息：

概览

  • 优势和特点
  • 产品详情

优势和特点

  • 完整的电源监控和时序控制解决方案，可监控多达10个电源
  • 10个电源故障检测器，电源监控精度可达：
    <0.5% （所有电压，25°C）
    <1.0 % （所有电压、温度）
  • 5 个可选输入衰减器，可监控：
    VH的最高14.4 V电源
    VP1-4的最高6 V电源
  • 5路双功能输入VX1-5：
    电源故障检测器的高阻抗输入，阈值范围0.573 V至1.375 V
    通用逻辑输入
  • 时序控制引擎(SE)对PDO输出实施状态机控制
    状态变化以输入事件为条件
    支持复杂的电路板控制
    上电和关断时序控制
  • 具有外部上拉的开路集电极
  • 推挽输出，驱动至VDDCAP或VPn
  • 具有较弱上拉的开路集电极，拉至VDDCAP或VPn
  • 内部电荷泵驱动高驱动器，配合外部N-FET使用（仅限PDO1至PDO6）

产品详情

ADM1064 Super Sequencer 超级时序控制器是一款可配置电源监控/时序控制器件，可针对多电源系统中的电源监控和时序控制提供一种单芯片解决方案。除这些功能外，ADM1064还集成一个12位ADC，可用于精确回读多达12个独立的电压。

该器件还提供多达10路可编程输入，最多可监控10个电源的欠压故障、过压故障或窗口外故障。此外，10路可编程输出可用作逻辑使能。其中6路可编程输出可以提供最高12 V输出，用于驱动可置于电源路径的N-FET栅极。

应用

  • 中央交换局系统
  • 服务器/路由器
  • 多电压系统线路卡
  • DSP/FPGA 电源时序控制
  • 余量微调电源的在线测试

    • ADM1064数据手册：

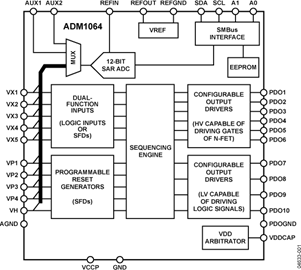

    ADM1064引脚功能、电路图：

    ADM1064

    【用　途】 时序控制器【性能 参数】　　采用40脚LFCSP封装和48脚TQFP封装，完整的电源监控和时序控制解决方案，可监控多达10个电源，10个电源故障检测器，电源监控精度可达： 引脚排列图：【互换 兼容】
