4个精密比较器监控4个电压轨。每个比较器均内置0.6 V基准电压源，最坏情况下的精度为±0.8%。用户通过连接在VIN1、VIN2、VIN3与VIN4引脚外部的电阻网络可为监控电源轨设置跳变点。
ADM1184拥有4个开漏输出。在这些输出中，OUT1～OUT3可用于启动电源，PWRGD是通用电源良好输出，标志着所有受控电源都在阈值之上。
OUT1～OUT3依赖于相关的VINx输入（也就是VIN1、VIN2或VIN3）。如果VINx监控的电源下降到设置阈值以下，相关的OUTx引脚和PWRGD将被禁用。
PWRGD是通用电源良好输出，用于指示所有受控电源的状态。内置190ms（典型值）延时的电源指示信号。如果VIN1、VIN2、VIN3或VIN4下降到其编程阈值以下，PWRGD指示则取消。

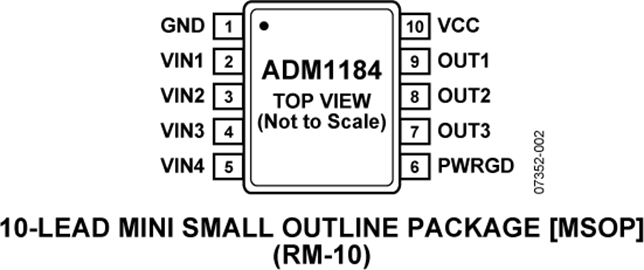

ADM1184采用10引脚MSOP封装。
应用
Data Sheet, Rev. 0, 3/08
如图所示为ADM1184监视4个电源通道的一个应用电路。在该应用中，ADM1184依次开启3个稳压器，当所有的电源供电稳定后产生供电正常信号来开启控制器。
图3为ADM1184监视4个电源通道的一个应用。在该应用中，ADM1184依次开启3个稳压器，当所有的电源供电稳定后产生供电正常信号来开启控制器。图3中，3．3 V主电源通过引脚VCC给器件供电。
为ADM1184监视4个电源通道的一个应用。在该应用中，ADM1184依次开启3个稳压器，当所有的电源供电稳定后产生供电正常信号来开启控制器。3．3V主电源通过引脚VCC给器件供电。
1 引言 嵌入式系统对供电电源要求比较严格．通常都需采用独立的稳压器件供电。在嵌入式系统硬件设计中，通常在电源模块的交流输入端为供电提供过压保护，但在直流输出端一般只是采用稳压器件为系统提供正常的供电，并提供一个发光二极管检测直流电压的有无，并未过多的考虑系统工作时电源模块输出电压是否准确以及能否让各种器件正常运行。针对这一现象，这里给出一种应用于某嵌入式系统的电源监控模块的设计方案以及具
