产品详情

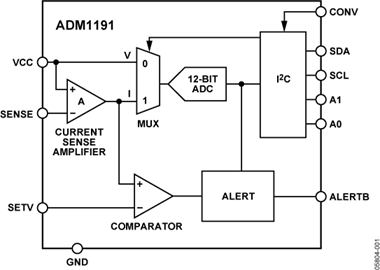

内部电流检测放大器通过VCC引脚和SENSE引脚，可检测电源路径中检测电阻上的电压。

12位ADC可以测量检测电阻中的电流以及VCC引脚上的电源电压。

利用工业标准I(2)C 接口，控制器可以从ADC读取电流和电压数据。测量可以通过I(2)C 指令或转换(CONV)引脚启动。当需要同步多个ADM1191器件的读取操作时，CONV引脚特别有用。或者，ADC也可以连续运行，用户可以在需要的任何时候读取最新转换数据。根据A0和A1引脚的连接方式，最多可以创建16个唯一的I(2)C 地址。

该器件还有一个SETV引脚。将该引脚上所施加的电压与电流检测放大器的输出电压在内部进行比较。当电流检测放大器的输出超过SETV电压时，SETV比较器的输出置位，同时，ALERTB输出也置位。

ALERTB输出可以用作微控制器或现场可编程门阵列(FPGA)过流时的警告标志。多个ADM1191器件的ALERTB输出可以连在一起，用作一个组合警告。

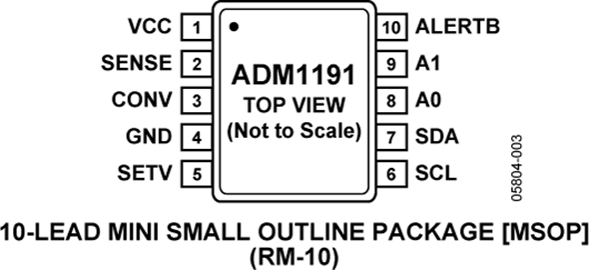

ADM1191采用10引脚MSOP封装。

应用

数据手册, Rev. B, 2/08
