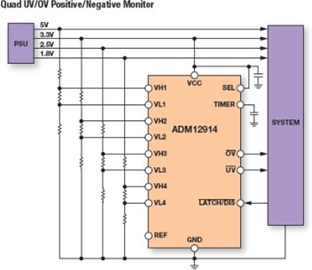

ADM12914是一款四通道电压监控器IC，提供业界领先的±0.8%阈值精度，非常适合监控各种应用中的多个供电轨。每个受监控的供电轨均有两个专用输入引脚VHx和VLx，利用这些引脚可以监控每个供电轨是否发生过压(OV)及欠压(UV)状况。所有受监控的供电轨均共用一个通用欠压(/UV)输出引脚和一个通用过压(/OV)输出引脚。
ADM12914含有一路1 V缓冲基准电压输出REF；当监控负电压时，它可充当偏置电压。三态SEL引脚决定第三路和第四路输入的极性，即通过引脚配置该器件来监控正电源或负电源。
该器件内置分流稳压器，因而可以用于电压较高的系统。此特性要求在主供电轨与V(CC)引脚之间放置一个电阻，用来限制流入V(CC)引脚的电流，使之不超过10 mA。ADM12914使用内部分流稳压器来调节V(CC)，以防电源线路电压超过绝对最大额定值。
ADM12914提供两种型号。ADM12914-1可提供锁存过压输出，该输出可通过切换LATCH输入引脚予以清零。ADM12914-2具有一个禁用引脚，它可以使过压和欠压输出引脚无效，从而禁用过压和欠压输出信号

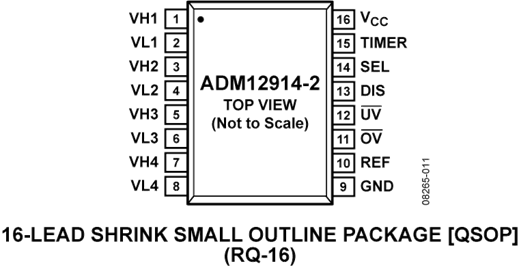

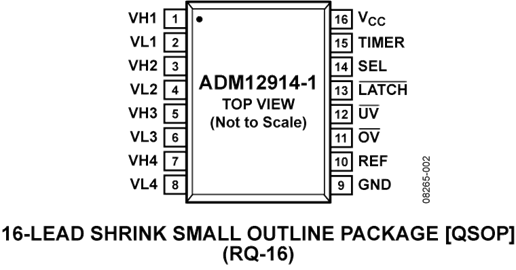

ADM12914采用16引脚QSOP封装，额定温度范围为-40°C至+125°C扩展温度范围。
应用
该产品组合包括adm2914、四通道adm12914 电压监控器、adm6339微处理器监控ic 通过确保电压水平保持在规定范围内，可帮助增强系统总体可靠性。
该产品组合包括ADM2914、四通道ADM12914电压监控器、ADM6339微处理器监控IC通过确保电压水平保持在规定范围内，可帮助增强系统总体可靠性。
