ADM2485 数据手册-pdf中文资料-产品介绍及应用电路

概览

半双工、隔离式RS-485收发器
集成可驱动外部变压器的振荡器
PROFIBUS 兼容
符合ANSI/TIA/EIA RS-485-A-98和ISO 8482:1987(E)标准
数据速率：16 Mbps
5 V或3.3 V工作电压(V(DD1))
高共模瞬变抗扰度：>25 kV/µs

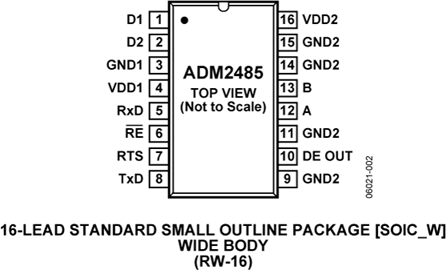

16引脚宽体SOIC封装
总线支持50个节点
隔离DE OUT状态输出
热关断保护
安全和法规认证
- UL认证：1分钟2500 V rms，符合UL 1577
- VDE合格证书
  - DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  - 加强绝缘，V(IORM) = 560 V峰值
工作温度范围：-40°C至+85°C
16引脚宽体SOIC封装

ADM2485差分总线收发器是一款集成式电流隔离器件，适用于多点总线传输线路的双向数据通信。它针对平衡传输线路而设计，符合ANSI/TIA/EIA RS-485-A-98和ISO 8482:1987(E)标准。

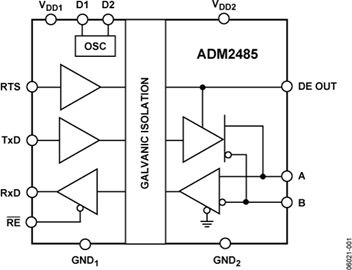

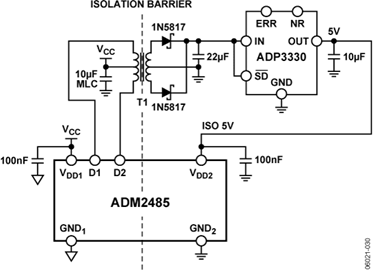

该器件采用ADI公司的 i Coupler 技术，将3通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。片内振荡器输出一对方波，以驱动外部变压器提供隔离电源。器件逻辑端可以采用5 V或3.3 V电源供电，总线端则采用5 V隔离电源供电。

ADM2485驱动器具有高电平有效使能特性。驱动器差分输出与接收器差分输入内部相连，形成差分输入/输出端口；当驱动器禁用时，或者当V(DD1)或V(DD2) = 0 V时，该端口向总线提供极小的负载。该器件还具有高电平有效接收器禁用特性，可使接收器输出进入高阻抗状态。

该器件具有限流和热关断特性，可防止发生输出短路以及总线竞争导致功耗过大的情况。该器件的额定温度范围为工业温度范围，提供16引脚、宽体SOIC封装。
