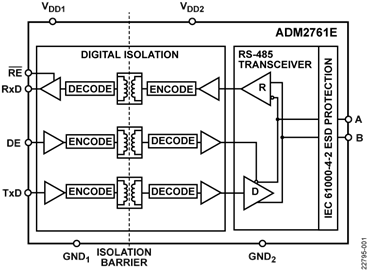

ADM2761E /ADM2763E 是 500 kbps、5.7 kV rms、信号隔离型 RS-485 接口收发器，在双层印刷电路板 (PCB) 上留有余量，并通过了 EN 55032 B 类标准辐射发射测试。这些套件符合 RS-485 接口和 RS-422 通信标准。ADM2761E/ADM2763E 隔离栅可提供符合 IEC 61000-4-x 系统级 EMC 标准的强大的系统级抗扰性。该套件适用于在使用寿命内需要与 1060 V rms 和 1500 V dc 绝缘的工作电压的应用。

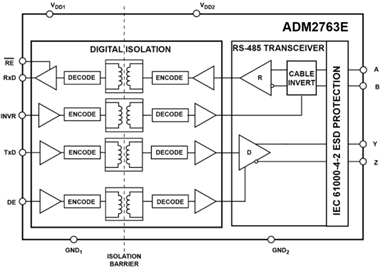

该套件在 RS-485 接口的 A、B、Y 和 Z 引脚上具有 ≥±12 kV 接触和≥±15 kV 空气 IEC 61000-4-2 静电放电保护 (ESD)。ADM2763E 具有接收器线缆反接引脚，可快速校正 A 和 B 接收器总线引脚上的反接线缆连接，同时保持接收器的全面失效安全性能。
该套件提供压摆率限制版本，这些版本针对长距离电缆传输中的低速进行了优化，最大数据速率为 500 kbps。这些套件具有较高的差分输出电压，在 V(DD2)电源以 5 V 供电时，适合于 PROFIBUS 节点。V(DD1) 初级电源和 V(DD2) 隔离式电源均支持广泛的电压范围，分别为 1.7 V 至 5.5 V 和 3.0 V 至 5.5 V。半双工和全双工套件选项采用行业标准的 16 引脚、宽体、标准 SOIC_W 封装，爬电距离和净空为 8.3 mm。
