优势和特点
- 5 kV rms 隔离式 RS-485/RS-422 收发器
- RS-485 总线引脚上具有 ±42 V 交流/直流峰值故障保护
- RS-485 A、B 总线引脚上具有经过认证的 4 级 EMC 保护
- IEC 61000-4-5 浪涌保护 (±4 kV)
- IEC 61000-4-4 电气快速瞬变 (EFT) 保护 (±2 kV)
- IEC 61000-4-2 静电放电 (ESD) 保护
- IEC 61000-4-6 传导射频 (RF) 抗扰度 (10 V/m rms)
- 经过认证的 IEC 61000-4-x 跨隔离栅抗扰度
- IEC 61000-4-2 ESD、IEC 61000-4-4 EFT、IEC 61000-4-5 浪涌、IEC 61000-4-6 传导 RF 抗扰度、IEC 61000-4-3 辐射抗扰度、IEC 61000-4-8 磁场抗扰度
- RS-485 A、B 引脚人体模型 (HBM) ESD 保护：>±30 kV
- 安全和监管审批（申请中）
- CSA 元件验收通知 5A、DIN V VDE V 0884-10、UL 1577, CQC11-471543-2012
- TIA/EIA RS-485/RS-422 接口适合全供电范围
- V(DD2) 工作电压 3 V 至 5.5 V
- 使用 V(DD1) 逻辑电源时，工作电压范围为 1.7 V 至 5.5 V
- 共模输入范围为 -25 V 至 +25 V
- 高共模瞬变抗扰度：>75 kV/μs
- 可靠的噪声抗扰度（已按 IEC 62132-4 标准进行测试）
- 超过 EN55022 B 级辐射发射标准，裕量 6 dBμV/m
- 接收器短路、开路和浮置输入故障安全
- 支持 256 个总线节点（96 k欧姆 接收器输入阻抗）
- 温度选项 -40°C 至 +125°C
- 无干扰上电/掉电（热插拔）
ADM2795E-EP 支持防务和航空航天应用（AQEC 标准）- 下载 ADM2795E-EP 数据手册 (pdf)
- 军用温度范围 -55°C 至 +125°C
- 受控制造基线
- 1 个组件/测试场所
- 增强产品变更通知
- 可应请求提供资质数据
- V62/17611 DSCC 图号
产品详情

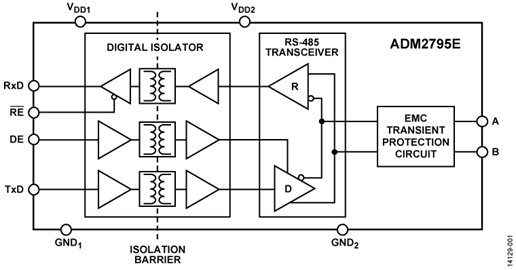

ADM2795E 是一款 5 kV rms 信号隔离式 RS-485 收发器，其 RS-485 总线引脚上具有高达 ±42 V 的交流/直流峰值总线过压故障保护。该套件集成了 ADI 公司的iCoupler 技术，可将 3 通道隔离器、RS-485 收发器和 IEC 电磁兼容性 (EMC) 瞬态保护组合到单个封装中。ADM2795E 是一款集成了 IEC 61000-4-5 4 级浪涌保护的 RS-485/RS-422 收发器，可以在 RS-485 总线引脚（A 和 B）上实现高达 ±4 kV 保护。该套件在总线引脚上提供 IEC 61000-4-4 4 级 EFT 保护（高达 ±2 kV）和 IEC 61000-4-2 4 级 ESD 保护，使得该套件能够承受收发器接口引脚上高达 ±15 kV 的电压而不会引发闩锁效应。此套件具有 ±25 V 的扩展共模输入范围，以提高嘈杂环境中的数据通信可靠性。ADM2795E 能够在宽电源范围内工作，具有 1.7 V 至 5.5 V 的 V(DD1) 电源范围，可以连接到低电压逻辑电源。ADM2795E 使用 3 V 至 5.5 V 的 V(DD2) 电源工作时，也完全符合 TIA/EIA RS-485/RS-422 标准。该套件完全适合 -40°C 至 +125°C 的扩展工作温度范围，并且可采用 16 引脚宽体 SOIC 封装。
应用
- 采暖、通风和空调 (HVAC) 网络
- 工业现场总线
- 楼宇自动化
- 公共设施网络
