优势和特点
- 符合TIA/EIA RS-485/RS-422标准
- RS-485输入/输出引脚提供±15 kV ESD保护
- 数据速率
- ADM3070E/ADM3071E/ADM3072E：250 kbps
- ADM3073E/ADM3074E/ADM3075E：500 kbps
- ADM3076E/ADM3077E/ADM3078E：16 Mbps
- 半双工和全双工选项
- 真故障保护接收器输入
- 总线上最多256个节点
- 温度范围：-40°C至+125°C
- DE和RE引脚采用热插拔输入结构
- 压摆率降低以实现低电磁辐射(EMI)
- 低功耗关断电流（ADM3071E/ADM3074E/ADM3077E除外）
- 禁用或关断时输出处于高阻抗状态
- 共模输入范围：-7 V至+12 V
- 热关断和短路保护

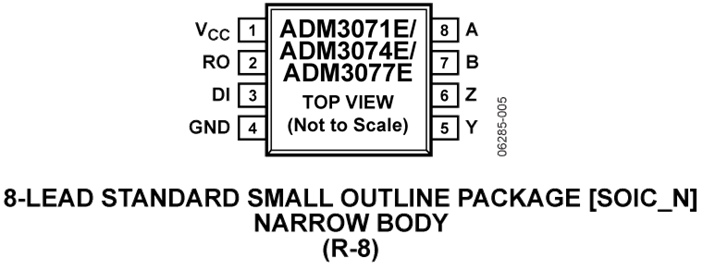

- 8引脚和14引脚窄体SOIC封装
产品详情
ADM307xE均为3.3 V低功耗数据收发器，提供±15 kV ESD保护，适用于多点总线传输线路的全双工和半双工通信。这些器件针对平衡数据传输而设计，符合TIA/EIA标准RS-485和RS-422。
此外还具有(1/8)单位负载接收器输入阻抗，允许一条总线最多连接256个收发器。由于任一时间仅使能一个驱动器，因此禁用或关断驱动器的输出处于三态，避免总线过载。
接收器输入具有真故障安全特性，无需外部偏置电阻；当输入开路或短路时，可确保提供逻辑高输出电平。这样，通信开始之前及结束时，可保证接收器输出处于已知状态。
应用功率/电能计量工业控制照明系统电信安保系统仪器仪表
