ADM3485产品信息：

概览

优势和特点
产品详情

优势和特点

采用3.3 V电源供电
与5 V逻辑兼容
在整个共模范围内符合EIA RS-485/RS-422标准
数据速率选项：10 Mbps
半双工和全双工选项

关断模式电源电流：2nA
一条总线上最多连接32个收发器
总线共模范围：-7V至+12V
额定温度范围：-40℃至+85°C
偏斜：8 ns
提供8引脚SOIC封装

产品详情

ADM3483/ADM3485/ADM3488/ADM3490/ADM3491均为低功耗、差分线路收发器，采用3.3 V单电源供电。这些器件具有低功耗特性和关断模式，非常适合对功耗敏感的应用。

ADM3488/ADM3490/ADM3491适用于全双工通信，而ADM3483/ADM3485则适用于半双工通信。

ADM3485/ADM3490/ADM3491的传输速率最高可达10 Mbps。接收器输入阻抗为12 k欧姆，允许多达32个收发器连接至总线。热关断电路可防止总线竞争或输出短路导致功耗过大。故障条件下，如果检测到内部驱动器电路的温度显著升高，热关断电路将强制驱动器输出进入高阻抗状态。如果输入未连接（浮地），接收器所具有的故障安全特性将使输出保持逻辑高状态。这些器件的额定温度范围是商用和工业温度范围。ADM3483/ADM3485/ADM3488/ADM3490提供8引脚SOIC_N封装，ADM3491则提供14引脚SOIC_N封装。

应用

低功耗RS-485应用

电信

工业过程控制

HVAC

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ADM3485

ADM3485产品信息：

概览

优势和特点

产品详情

ADM3485数据手册：

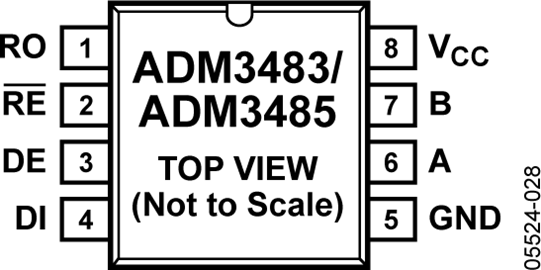

ADM3485引脚功能、电路图：
