概览

ADM3485E是一款3.3 V低功耗数据收发器，提供±15 kV ESD保护，适用于多点总线传输线路的半双工通信。该器件针对平衡数据传输而设计，符合TIA/EIA标准RS-485和RS-422。ADM3485E是半双工收发器，驱动器和接收器共用差分线路，但各自具有独立的使能输入。

该器件具有12 k欧姆接收器输入阻抗，允许一条总线最多连接32个收发器。由于任一时间仅使能一个驱动器，因此禁用或关断驱动器的输出处于三态，避免总线过载。

接收器具有故障安全特性，当输入浮地时，可确保输出保持逻辑高状态。热关断电路可防止总线竞争或输出短路导致功耗过大。

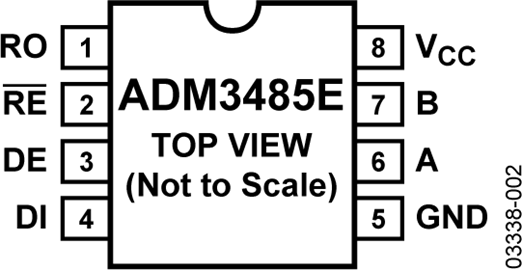

该器件的额定温度范围为工业温度范围，提供8引脚窄体SOIC封装。

应用
- 功率/电能计量
- 电信
- 对电磁辐射敏感的工业控制系统
- 局域网
