产品详情

ADM3483E/ADM3486E/ADM3488E/ADM3490E/ADM3491E均为3.3 V低功耗数据收发器，提供±15 kV ESD保护，适用于多点总线传输线路的全双工和半双工通信。这些器件针对平衡数据传输而设计，符合TIA/EIA标准RS-485和RS-422。ADM3486E是半双工收发器，驱动器和接收器共用差分线路，但各自具有独立的使能输入。ADM3488E/ADM3490E/ADM3491E均为全双工收发器，驱动器输出和接收器输入各具有专用差分线路。ADM3491E的驱动器和接收器同样具有使能输入。

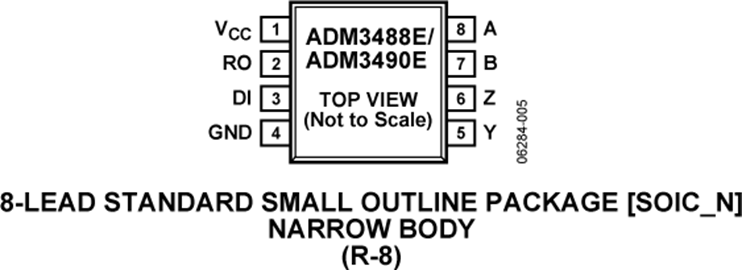

; 这些器件具有12 k欧姆接收器输入阻抗，允许一条总线最多连接32个收发器。由于任一时间仅使能一个驱动器，因此禁用或关断驱动器的输出处于三态，避免总线过载。为了减小端接不当总线的反射所引起的电磁辐射(EMI)和数据误差，ADM3486E的驱动器输出压摆率受限。接收器具有故障安全特性，当输入浮地时，可确保输出保持逻辑高状态。热关断电路可防止总线竞争或输出短路导致功耗过大。这些器件的额定温度范围为商用和工业温度范围，提供8引脚和14引脚(ADM3491E)窄体SOIC封装。
