ADM483E

5 V、±15 kV ESD保护、限摆率、低功耗、半双工RS-485/RS-422收发器

ADM483E产品信息：

概览

  • 优势和特点
  • 产品详情

优势和特点

  • ±15 kV ESD保护
  • 数据速率：250 kbps
  • 压摆率降低以实现低电磁辐射(EMI)
  • 5 V ± 10%单电源
  • 总线共模范围：-7 V至+12 V
  • 总线上最多32个节点
  • 接收器开路故障安全设计
  • 短路保护
  • 电源电流：36 μA
  • 关断电流：0.1 μA

产品详情

ADM483E是一款5 V低功耗数据收发器，提供±15 kV ESD保护，适用于多点总线传输线路的半双工通信。它针对平衡数据传输而设计，符合TIA/EIA标准RS-485和RS-422，一条总线上最多可以连接32个收发器。

ADM483E具有低功耗关断模式；这种模式下，功耗仅为0.1 μA。

由于任一时间仅使能一个驱动器，因此禁用或关断驱动器的输出处于三态，避免总线过载。

驱动器具有短路限流保护功能；热关断电路可将驱动器输出置于高阻抗状态，防止功耗过大。接收器输入具有故障安全特性，当输入开路时，可保证输出处于逻辑高状态。

ADM483E的额定温度范围为工业温度范围，提供8引脚SOIC_N封装。

应用

  • 低功耗RS-485系统
  • 电气条件恶劣的环境
  • 对电磁辐射敏感的应用
  • DTE-DCE 接口
  • 分组交换
  • 局域网

    • ADM483E数据手册：

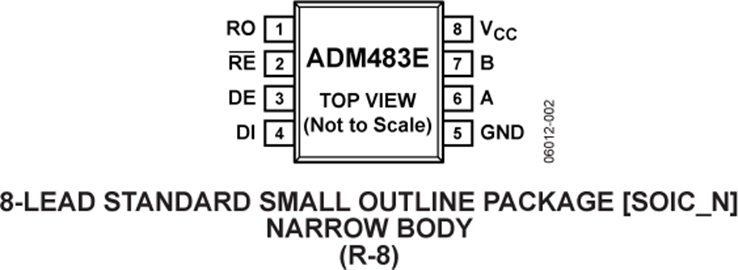

    ADM483E引脚功能、电路图：

    ADM483E
