ADM560/ADM561均为接口器件，内置4个驱动器和5个接收器，采用+3.3 V单电源供电，符合EIA-232标准。这些器件具有片上DC-DC转换器，无需±5 V双电源。此DC-DC转换器内置倍压器和电压反相器，可在内部从+3.3 V输入电源产生±6.6 V电压。

ADM560和ADM561的功耗仅为5 mW，非常适合电池供电应用及其它对功耗敏感的应用。同时提供关断功能，可将功耗降至0.66 µW。

ADM560具有低电平有效关断信号和高电平有效接收器使能信号。关断模式下，仍有两个接收器保持活动状态，以便监控外设。利用此特性，器件可以在外设开始通信之前始终保持关断状态。活动接收器可以提醒处理器，然后通过处理器让ADM560脱离关断模式。

ADM561具有高电平有效关断信号和低电平有效接收器使能信号。关断模式下，该器件的所有接收器均禁用。

ADM560/ADM561采用CMOS技术制造，功耗极低，并具有高度可靠的过压保护和防闩锁特性。接收器输入可以承受最高±25 V的电压。发射器输入可以采用3V或5V逻辑电平驱动。因此，这些器件可以在3 V/5 V混合电源系统中工作。

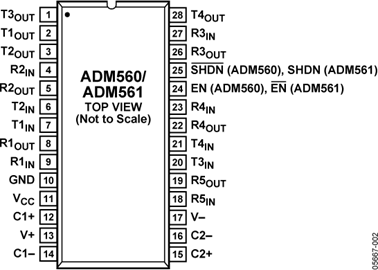

ADM560/ADM561提供28引脚SO和28引脚SSOP两种封装。
