ADM706 数据手册-pdf中文资料-产品介绍及应用电路

概览

精密电源电压监控器
2.63 V (ADM706P, ADM706R, ADM708R)
2.93 V (ADM706S, ADM708S)
3.08 V (ADM706T, ADM708T)
静态电流：100 μA
复位脉冲宽度：200 ms
去抖手动复位输入(MR)

独立看门狗定时器超时，1.6秒(ADM706x)
复位输出
高电平有效(ADM706P)
低电平有效(ADM706R/ADM706S/ADM706T)
同时具有高电平有效和低电平有效(ADM708R/ADM708S/ADM708T)
电压监控器，监控有无电源故障或低电池电量报警
保证RESET有效（V(CC) = 1 V ）
出众的MAX706P/R/S/T、MAX708R/S/T升级产品

ADM705/ADM706/ADM707/ADM708微处理器监控电路均适合监控5 V电源/电池和微处理器活动。

ADM705/ADM706提供电源监控电路，该电路可在上电、关断和掉电情况下产生复位输出。即使VCC低至1 V，复位输出仍然可以工作。还提供独立的看门狗监控电路。如果看门狗输入在1.60秒内未触发，该电路会被激活。。

此外还集成一个1.25 V阈值检测器，用于发出电源故障警告、检测低电池电量或监控附加电源。另外还提供低电平有效、去抖手动复位输入(MR)。

除了复位阈值监控电平分别为4.65 V和4.40 V以外，ADM705和ADM706两者完全相同。

ADM707和ADM708的功能与ADM705和ADM706类似，唯一不同之处是不提供看门狗定时器功能。相反，它们具有高电平有效复位输出(RESET)和低电平有效复位输出(RESET)。除了复位阈值监控电平分别为4.65 V和4.40 V以外，ADM707和ADM708两者完全相同。

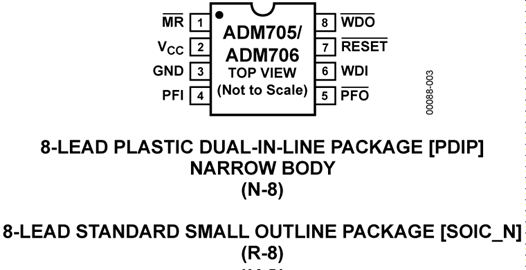

这些器件均提供8引脚窄体PDIP和8引脚SOIC两种封装。

应用

数据手册, Rev. B, 2/07
