产品详情

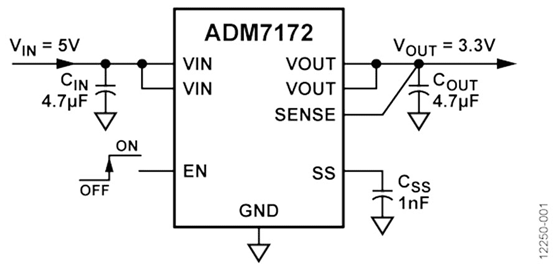

ADM7172 是一款 CMOS 低压差线性稳压器 (LDO)，工作电压范围为 2.3 V 至 6.5 V，可提供高达 2 A 的输出电流。这款高输出电流 LDO 非常适合对采用 6 V 到低至 1.2 V 电源轨工作的高性能模拟和混合信号电路实施稳压。凭借一种先进的专有架构，该器件可提供高电源抑制比和低噪声，仅利用一个 4.7 µF 小陶瓷输出电容器即可实现卓越的电压和负载瞬态响应。对于 1 mA 至 1.5 A 负载阶跃，负载瞬态响应通常为 1.5 μs。

ADM7172 可提供 17 个固定输出电压选项。具有以下输出电压选项的器件有现货供应：1.3 V、1.8 V、2.5 V、3.0 V、3.3 V、4.2 V 和 5.0 V。具有其他电压选项的器件需要专门订购：1.5 V、1.85 V、2.0 V、2.2 V、2.7 V、2.75 V、2.8 V、2.85 V、3.8 V 和 4.6 V。另外，还提供一款可调型版本，该版本可利用一个外部反馈分压器提供介于 1.2 V 至 V(IN) - V(DO) 之间的输出电压。

通过软启动引脚调整启动时间，可以控制浪涌电流。使用 1 nF 软启动电容器时的典型启动时间为 1.0 ms。

ADM7172 稳压器输出噪声为 5 μV rms，这与输出电压无关。ADM7172 采用 8 引脚 3 mm × 3 mm LFCSP 封装，因此它不仅是非常紧凑的解决方案，还能为需要高达 2 A 输出电流的应用提供卓越的热性能，其外形扁平且占板面积小巧。

应用

• 针对噪声敏感型应用的稳压：ADC 和 DAC 电路、精准放大器、PLL/VCO 和时钟 IC
• 通信和基础设施
• 医疗和保健
• 工业和仪表
