产品详情

ADM8323 /ADM8324 内置电源监控电路，可以监控微处理器系统的电源电压和代码执行完整性。片内看门狗定时器可检查预设超时窗口内的活动。复位信号也可以由手动复位输入引脚连接的外部按钮开关置位。RESET输出为推挽(ADM8323)或开漏(ADM8324)。

看门狗故障会导致RESET引脚输出低电平。故障可由快速看门狗错误（看门狗脉冲间隔太短）或慢速看门狗错误（超时周期内没有看门狗脉冲）触发。这样可以有效地提供观察看门狗脉冲的窗口。看门狗超时从上一个看门狗输入(WDI)的下降沿开始。共有8个不同的看门狗窗口可用，如表5所示。

每款器件均提供26种复位阈值选项，在2.5 V至5 V范围内，以100 mV递增。另外还有四个复位超时选项：1 ms、20 ms、140 ms和1120 ms（最小值）。并非所有的器件选项均可作为标准型号。详情参考订购指南。

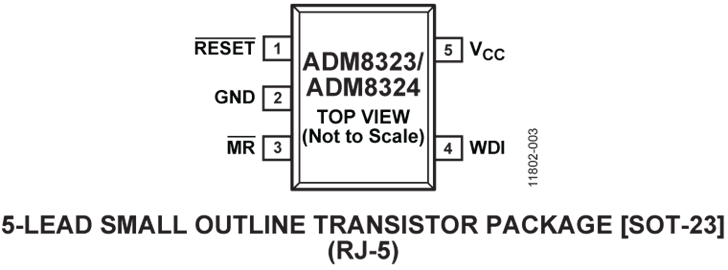

ADM8323/ADM8324采用5引脚SOT-23封装，功耗典型值仅为10 μA，适用于低功耗、便携式应用。

应用

• 汽车
• 微处理器系统
• 计算机
• 控制器
• 智能仪器
• 便携式设备
