优势和特点
- 备用电池开关：是
- 电池备用标记：是
- 芯片使能选通： ---
- 封装：DIP、SOIC、SOP
- 复位阈值汇总：1.3V
- 复位输出级：高电平有效/推挽、低电平有效/推挽
- 最小复位超时(ms)：35（可调）
- 看门狗超时典型值(ms)：100,1600（可调）
产品详情

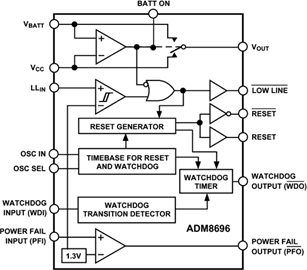

ADM8696/ADM8697监控电路均为完整的单芯片解决方案，可实现微处理器系统中的电源监控和电池控制功能。这些功能包括微处理器复位、备用电池切换、看门狗定时器、CMOS RAM写保护和电源故障警告。
ADM8696/ADM8697均采用16引脚DIP及小形集成封装（包括TSSOP），并提供以下功能：
- 上电、关断和掉电情况下的上电复位输出。利用外部分压器可以调整RESET电压阈值。即使V(CC)低至1 V，RESET输出仍然可以工作。
- 如果可选的看门狗定时器在指定时间内未切换，则提供复位脉冲。
- 独立的看门狗超时输出和低压线路状态输出。
- 可调复位周期与可调看门狗超时周期。
- 1.3 V阈值检波器，用于电源故障警告、低电池电量检测或V(CC)以外电源的监控。
- CMOS RAM、CMOS微处理器或其它低功耗逻辑的备用电池切换(ADM8696)。
- CMOS RAM或EEPROM的写保护(ADM8697)。
