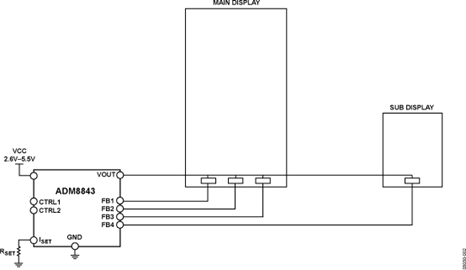

ADM8843利用电荷泵技术提供电源，最多可驱动四路LED。这些LED用于彩色液晶显示器的背光照明，液晶显示器拥有经过调节的恒定电流，可获得均匀的发光强度。主显示器最多可用三路LED，从显示器则只用一路LED。CTRL1和CTRL2数字输入控制引脚用来控制主、从显示器的关断操作及亮度。

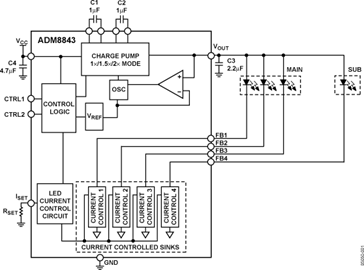

为实现高的电源效率，电荷泵能够以1×、1.5×或2×模式工作。电荷泵可根据输入电压，自动在1×/1.5×/2×这些工作模式间切换，以较高的电源效率保持LED阳极驱动所需的足够功率。
反馈引脚可以检测各LED电流，从而改善这些LED的亮度匹配，典型匹配精度为0.3%。
应用
数据手册，Rev. A，12/06
【用 途】 LED背光驱动器【性能 参数】 采用16脚封装，通过2.6V至5.5V（锂离子）输入电源驱动4路LED，1×/1.5×/2×小数电荷泵可使电源效率达到最高，在锂离子电源范围内，电源效率最高可达88%，驱动主、从显示器LED，并提供单独关断功能。 引脚排列图：
