产品详情

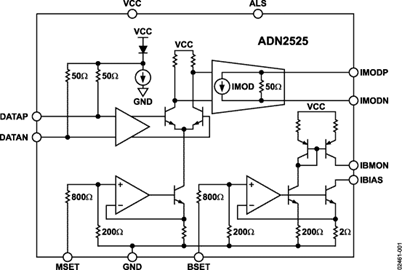

ADN2525是一款激光二极管驱动器，旨在对差分电阻为5 欧姆至50 欧姆的封装激光二极管进行直接调制。利用有源后部端接技术，不仅与输出传输线路匹配出色，同时还能降低输出级的功耗。ADN2525的后部端接可吸收来自输出传输线路TOSA端的信号反射，即使输出传输线路TOSA端的端接明显不妥，也能实现出色的光眼质量。激光二极管一般封装在引脚数量较少的光学子模块中，该器件的小尺寸封装为这种紧凑的模块提供了较佳解决方案。

调制和偏置电流可通过MSET和BSET控制引脚进行编程。用户可以用控制电压驱动这些引脚，从而灵活地实施各种平均功率和消光比控制方案，包括闭环控制和查找表。该器件具有自动激光关断(ALS)特性，用户可以用适当的逻辑电平驱动ALS引脚，以接通或断开偏置与调制电流。.

这款产品采用节省空间的3 mm × 3 mm LFCSP封装，额定温度范围为-40°C至+85°C。

应用

SONET OC-192光收发器

SDH STM-64光收发器

10 Gb以太网光收发器

XFP/X2/XENPAK/XPAK/MSA 300光模块

SR和VSR光链路
