优势和特点
- 技术： 高性能SiGe
- 带宽： 9 GHz
- 输入噪声电流密度： 1.0 µA
光灵敏度： -19.3 dBm - 差分跨阻抗： 5000 V/A
- 输入电流过载： 2.8 mA p-p
- 功耗： 200 mW
- 线性输入范围： 0.15 mA p-p
- 输出电阻： 每端50 欧姆
- 输出偏移调整范围： 240 mV
- 平均输入功率监控器： 1 V/mA
- 芯片尺寸： 0.87 mm x 1.06 mm
产品详情

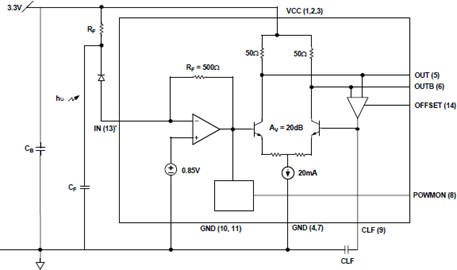

ADN2820是一款紧凑的高性能SiGe跨导放大器(TIA)，针对10 Gbps城域网和以太网应用进行了优化。它是一款单芯片解决方案，利用高增益差分输出电压检测光电二极管电流，可用于任何光模块。该器件具有出色的低输入噪声和高跨导特性，可以直接驱动CDR或收发器，而无需外部后置放大器。因此，也就不存在后置放大器所引起的噪声，整体性能得以增强，而且空间需求和功耗降低，从而简化设计、工艺性得到改善。ADN2820拥有以前后置放大器中的功能，可提供与更复杂的解决方案相当的灵活性。此外还包括限幅（偏移）调整功能，可以将占空比失真降至较低，同时集成模拟电源监控器，丧失电源时可报警。
ADN2820采用+3.3 V单电源供电，并提供裸片形式。
