ADN2880

3.2 Gbps、3.3 V、低噪声、小尺寸跨导放大器

ADN2880产品信息：

概览

  • 优势和特点
  • 产品详情

优势和特点

  • 技术：高性能SiGe
  • 带宽：2.1 GHz（最小值）
  • 输入噪声电流密度：8 pA/√Hz 光灵敏度：-24 dBm
  • 差分跨阻抗：5000 V/A
  • 功耗：75 mW
  • 差分输出：250 mV峰峰值
  • 输入电流过载：+3.25 mA峰峰值
  • 片内PD滤波器：RF = 200 欧姆，CF = 20 pF
  • 输出电阻：每端50 欧姆
  • 裸片尺寸：0.7 mm x 1.2 mm

产品详情

ADN2880是一款紧凑的高性能SiGe跨导放大器(TIA)，采用3.3 V电源供电，针对数据速率最高达3.2 Gbps的小尺寸城域网和以太网PIN/APD-TIA模块进行了优化。它是一款单芯片解决方案，用于以差分输出电压检测光电二极管电流。

折合到输入端的噪声电流低至400 nA，支持-24 dBm灵敏度。最小带宽为2.1 GHz，支持最高2.7 Gbps的数据速率。消光比为10 dB时，标称工作功率为+3.25 dBm。

为便于装配在TO-CAN等小尺寸封装中，ADN2880片内集成了光电二极管滤波器网络，并具有20 kHz的低截止频率，无需任何外部元件。

ADN2880采用3.3 V电源供电，提供裸片形式，芯片面积小于1 mm(2).

应用

  • PIN/APD-TIA 光接收子模块
  • 最高达3.2 Gbps的LX4/GbE/FC光接收器、收发器和应答器

    • ADN2880数据手册：

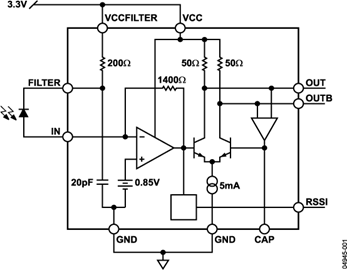

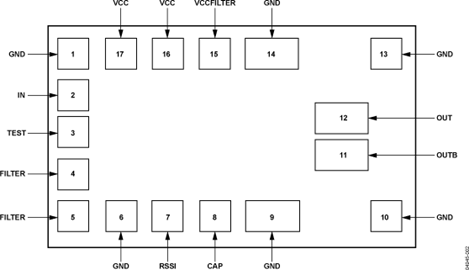

    ADN2880引脚功能、电路图：

    ADN2880: 3.2 Gbps 3.3V Low No

    ADN2880:3.2Gbps3.3VLowNoiseTIAforSmallFormFactorsTheADN2880isacompact,highperformance3.3VpowersupplySiGetransimpedanceamplifier
