优势和特点
- 5 kV rms/3.75 kV rms LVDS隔离器
- 符合TIA/EIA-644-A LVDS标准
- 多种双通道配置
- 最高600 Mbps开关速率，具有低抖动
- 传播延迟：4.5 ns（最大值）
- 峰峰值总抖动：151 ps（最大值，600 Mbps）
- 最大脉冲偏斜：100 ps
- 最大器件间偏斜：600 ps
- 2.5 V或3.3 V电源
- -75 dBc电源纹波抑制和毛刺抑制
- ±8 kV IEC 61000-4-2 ESD隔离栅保护
- 高共模瞬变抗扰度：>25 kV/μs
- 具有600 Mbps PRBS频率，符合EN55022 B类辐射标准
- 安全和法规认证（20引脚SOIC封装）
- UL：1分钟5000 V rms，符合UL 1577标准
- CSA元件验收通知5A
- VDE合格证书
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = 424 V峰值
- 对于开路、短路和端接输入具有故障安全功能，确保输出高电平(ADN4651/ADN4652)
- 工作温度范围：-40°C至+125°C
- 选择封装和隔离选项
- 3.75 kV rms，采用高度集成的20引脚SSOP封装
- 5 kV rms，采用20引脚SOIC封装和7.8 mm爬电距离/电气间隙
产品详情

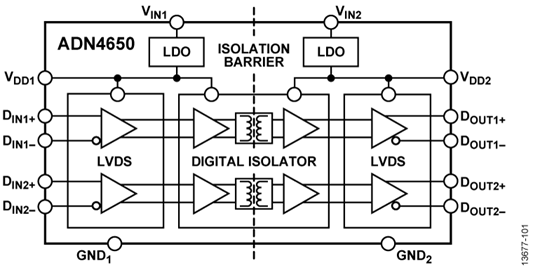

ADN4650/ADN4651/ADN4652(1)均为信号隔离式、低压差分信号(LVDS)缓冲器，数据速率高达600 Mbps，并且具有极低的抖动。
该器件集成ADI公司的iCoupler 技术，增强了高速工作性能，可提供符合TIA/EIA-644-A标准的LVDS驱动器和接收器电气隔离。该技术可实现LVDS信号链的直接隔离。
该器件提供多种通道配置，ADN4651/ADN4652上的LVDS接收器内置故障安全机制，确保当输入浮动、短路或端接但没有驱动时，对应LVDS驱动器输出为逻辑1。
LVDS和隔离电路采用2.5 V电源，提供高速工作和低抖动。集成片上低压差稳压器(LDO)采用外部3.3 V电源可以提供需要的2.5 V电源。额定温度范围为宽工业温度范围，采用20引脚宽体SOIC封装，具有5 kV rms隔离或20引脚SSOP封装，具有3.75 kV rms隔离。
应用- 模拟前端(AFE)隔离
- 数据平面隔离
- 隔离高速时钟和数据链路
- 针对LVDS提供隔离式串行外设接口(SPI)
