优势和特点
- 多点LVDS收发器（低电压差分信号驱动器和接收器对）
- 开关速率： 100 Mbps (50 MHz)
- 支持的总线负载： 30 欧姆至55 欧姆
- 2类接收器可供选择
- 2类(ADN4694E/ADN4695E)： 100 mV阈值失调，可提供开路和总线空闲故障安全功能
- 符合M-LVDS的TIA/EIA-899标准
- M-LVDS总线上的无毛刺上电/关断
- 驱动器输出转换时间可控
- 共模范围： -1 V至+3.4 V，允许在2 V接地噪声下进行通信
- 欲了解更多特性，请参考数据手册
产品详情
ADN4690E/ADN4692E/ADN4694E/ADN4695E都是多点低电压差分信号(M-LVDS)收发器（驱动器和接收器对），工作速率最高可达100 Mbps (50 MHz)。驱动器输出端实施压摆率控制。接收器可在-1 V至+3.4 V的共模电压范围内利用低至50 mV的差分输入检测总线状态。总线引脚上提供最高可达±15 kV的ESD保护。这些器件遵循M-LVDS的TIA/EIA-899标准，为TIA/EIA-644 LVDS器件添加了额外的多点能力。
ADN4690E/ADN4692E都是具有25 mV迟滞的1类接收器，因此缓慢变化的信号或输入损耗不至于引起输出振荡。ADN4694E/ADN4695E都是具有失调阈值的2类接收器，可在总线处于空闲状态（总线空闲故障安全）或输入端断开（开路故障安全）时保证输出状态。

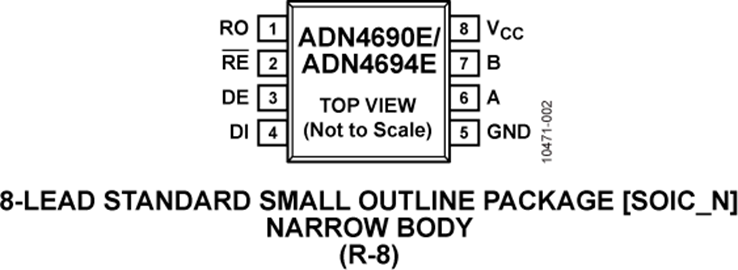

这些器件提供8引脚SOIC封装的半双工配置(ADN4690E/ADN4694E)或14引脚SOIC封装的全双工配置(ADN4692E/ADN4695E)。
应用
- 背板和电缆多点数据传输
- 多点时钟分配
- 低功耗、高速替代器件，可缩短RS-485链路
- 联网和无线基站基础设施
