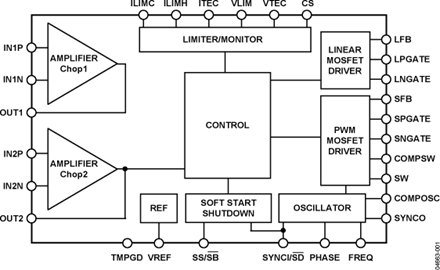

ADN8831是一款单芯片TEC控制器。它集成了两个零漂移、轨到轨比较器和一个PWM驱动器。独特的PWM驱动器采用模拟驱动器工作，在H桥模式下控制外部选择的MOSFET。通过检测来自TEC的温度检测器反馈，ADN8831可以驱动TEC以建立连接至TEC模块的激光二极管或无源组件的可编程温度。
ADN8831支持NTC热敏电阻或正温度系数(PTC) RTD。目标温度设置为由基准电压源驱动的DAC或外部电阻分压器的模拟电压输入。
比例-积分-微分(PID)补偿网络有助于快速、准确地稳定ADN8831热控制环路。可调PID补偿网络示例参见AN-695应用笔记“使用ADN8831 TEC控制器评估板”。在冷却和加热模式下，ADN8831提供2.5 V（典型值）基准电压，适用于热敏电阻温度检测或TEC电压/电流测量和限制。
应用
*产品受美国专利第6,486,643号保护
本文从温度稳定性和温度有效性方面介绍了ADN8831在TOF、TDC温度控制
ADN8831是一款高度集成的解决方案，用于控制光纤通信系统使用的激光模块中的TEC。该器件效率高于90%，纹波噪声低于1%，能够实现完善的TEC控制功能。
在对激光器的温度控制理论作了深入研究的基础上，为了使激光器工作时温度恒定，设计了一种新型的温度控制电路，电路中采用了ADN8831作为的核心器件，结合PWM控制方案，完成了包括输入级、补偿环节、输出级、
