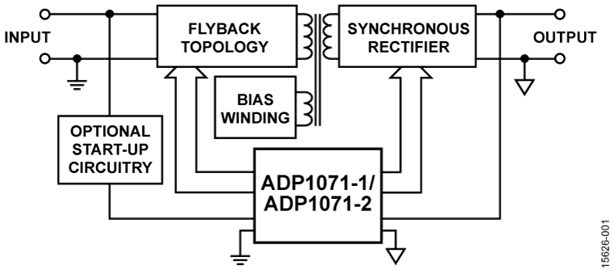

ADP1071-1/ADP1071-2是一款专为隔离式DC-DC电源设计的PWM电流模式固定频率同步反激式控制器。ADP1071-1/ADP1071-2集成了ADI公司的专有iCouplers，无需庞大的信号变压器和光耦合器，同时降低了系统设计的复杂性、成本，减少了元器件数量，并提高了系统的整体可靠性。ADP1071-1/ADP1071-2在原边和副边均集成了隔离器和驱动器，提供紧凑的系统级设计，在重负载下的效率优于二极管整流反激式转换器。
通过检测副边上的输出电压调节输出，反馈和PWM信号通过iCouplers在原边和副边之间传输。

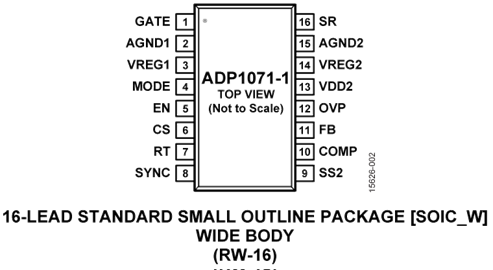

ADP1071-1/ADP1071-2提供16L SOIC_W封装，隔离电压额定值为5 kVRMS。ADP1071-2设计适合针对低输入电压应用的隔离式DC-DC应用，且ADP1071-1适合搞输入电压应用，其中直流输入电压可超过60V。
ADP1071-1/ADP1071-2提供输入电流保护、输出过压保护(OVP)、欠压闭锁(UVLO)、带可调迟滞功能的精密使能、过温保护(OTP)和轻负载省电模式(LLM)等特性。
