ADP1763

3 A、低VIN、低噪声、CMOS线性稳压器

ADP1763产品信息:

概览

优势和特点

  • 输出电流:3 A(最大值)
  • 低输入电压电源范围
    • V(IN) = 1.10 V 至 1.98 V,无需外部偏置电源
  • 固定输出电压范围:V(OUT_FIXED) = 0.9 V 至 1.5 V
  • 可调输出电压范围:V(OUT_ADJ) = 0.5 V 至 1.5 V
  • 超低噪声:2 μV rms, 100 Hz 至 100 kHz
  • 噪声频谱密度
    • 4 nV/√Hz (10 kHz)
    • 3 nV/√Hz (100 kHz)
  • 低压差:95 mV(典型值,3 A负载)
  • 工作电源电流:4.5 mA(典型值,空载)
  • 线路、负载和温度范围内的固定输出电压精度:±1.5%
  • 出色的电源抑制比(PSRR)性能
    • 典型值59 dB(10 kHz,3 A负载时)
    • 典型值43 dB(100 kHz,3 A负载时)
  • 出色的负载/线路瞬态响应
  • 软启动可降低浪涌电流
  • 针对小型10 μF陶瓷电容进行了优化
  • 限流和热过载保护
  • 电源良好指示
  • 精密使能
  • 16引脚、3 mm × 3 mm LFCSP封装

产品详情

ADP1763是一款低噪声、低压差(LDO)线性稳压器。它采用单输入电源工作,输入电压低至1.10 V,无需外部偏置电源用于提高效率,并提供高达3 A的输出电流。

ADP1763具有低至95 mV(典型值,3 A负载)的压差,工作裕量小,同时可保持调节并提供更高效率。

ADP1763经过优化,采用小型10 μF陶瓷型输出电容便能实现稳定工作。ADP1763具有优质瞬态响应性能,所占电路板面积极小。

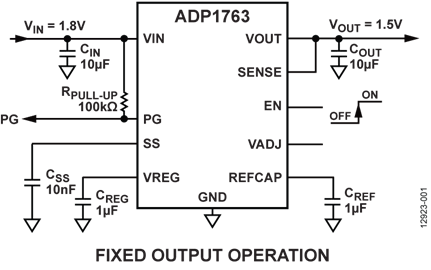

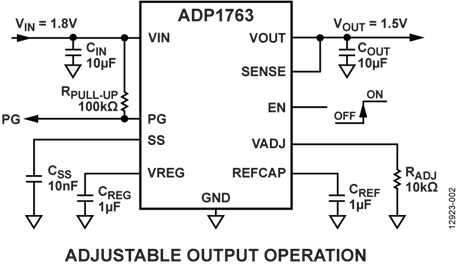

ADP1763提供0.9 V至1.5 V的固定输出电压。可调输出模式的输出可通过连接在VADJ和接地之间的外部电阻设置为0.5 V至1.5 V。

ADP1763将电容连接至SS引脚,从而实现外部可编程软启动时间。短路和热过载保护电路可以防止器件在不利条件下受损。ADP1763采用16引脚小型LFCSP封装,是适合各种应用的较小尺寸解决方案。

应用

  • 适应噪声敏感应用:如射频(RF)收发器、模数转换器(ADC)和数模转换器(DAC)电路、锁相环(PLL)、压控振荡器(VCO)和时钟集成电路
  • 现场可编程门阵列(FPGA)和数字信号处理器(DSP)电源
  • 医疗健康
  • 工业与仪器仪表

ADP1763数据手册:

ADP1763引脚功能、电路图:

并联ADP1763 LDO稳压器以支持高输出电流应用-电路图讲解-电子技术方案

许多高性能混合信号产品,如高速模数转换器(ADC)和数模转换器(DAC)、捷变射频(RF)收发器、时钟、专用集成电路(ASIC)和现场可编程门阵列(FPGA)等,需要超低噪声、低压差(LDO)线性稳压器来提供干净电源,从而最大程度地提高信号链性能。
