ADP1864是一款小型、低价的固定频率、电流型、降压式DC/DC控制器。ADP1864驱动P沟道MOSFET对输出电压进行调节，其输出电压最低可达0.8 V，精度±2%，并可支持高达5 A负载电流，14 V的输入电压。
ADP1864允许利采用外部电阻对电流限制进行精确的设置，提供系统灵活性，利用两个外部电阻器可以很容易地调解输出电压。ADP1864具有内部软启动功能，允许快速上电，并阻止输入冲激电流。其它安全特性包括短路保护、输出过压保护以及输入欠压保护。电流模式控制提供快速与稳定的负载瞬态性能，其工作频率为580 kHz，允许在系统中使用小型电感器 。为了进一步延长电池寿命，控制器启动外部P沟道MOSFET，在低压差时，占空比达到100%。

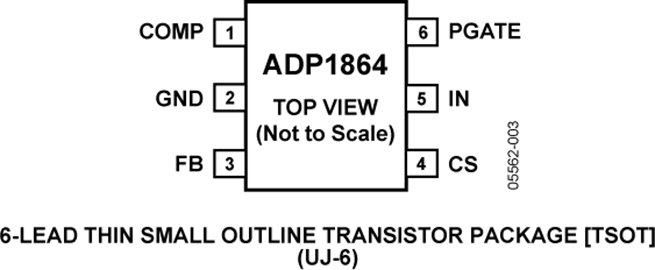

ADP1864的工作温度范围是：-40°C～ +125°C。它采用薄形、小尺寸6引脚TSOT封装
应用范围
Data Sheet, Rev. A, 2/07

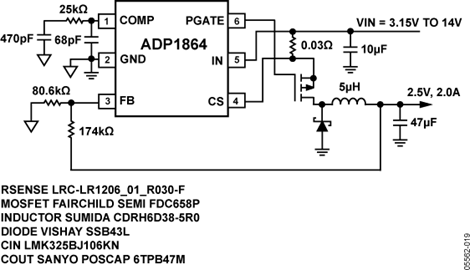

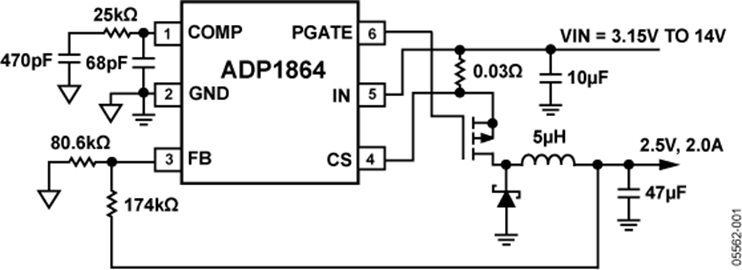

ADP1864内部振荡器(0SC)频率为580kHz。在每个振荡周期开始时，IC引脚6上的输出驱动Q1导通，L1中产生电流并且增加。
adp1864是美国模拟器件公司（analog devices, inc., 简称adi）第一款采用薄小外形晶体管封装（tsot）的固定频率、电流型、降压式dc/dc控制器，其成本比同类集成电路（ic）adp1864非常适合5 a配电系统对成本敏感的设计工程师——包括机顶盒、无线基站和医用设备——他们希望降低电源的成本而不牺牲所使用ic的性能。 adp1864 14 v的输入电压范围增
ADP1864将输入电压范围扩展到14V并且成本比同类IC降低40％ ADP1864是美国模拟器件公司（Analog Devices, Inc., 简称ADI）第一款采用薄小外形晶体管封装（TSOTADP1864非常适合5A配电系统对成本敏感的设计工程师——包括机顶盒、
adp1864是模拟器件公司(adi)第一款采用薄小外形晶体管封装(tsot)的固定频率、电流型、降压式dc/dc控制器，其成本比同类ic降低40%。adp1864非常适合5a配电系统，包括机顶盒、无线基站和医用设备。 adp1864 14v的输入电压范围增大了设计灵活性。它很适合低成本12v砖块电源或者需要高于10v输入电压的系统。
美国模拟器件公司(AnalogDevices,Inc.)近日推出首款采用TSOT封装的固定频率、电流型、降压式DC/DC控制器ADP1864，宣称其成本比同类IC降低40%，适合于5A配电系统对成本敏感的设计
