概览

ADP199是一款高端负载开关，采用 0.9 V至3.6 V 电源供电。负载开关可提供电源域隔离，有助于保持子系统隔离和独立供电，从而降低功耗。

ADP199内置一个低导通电阻N沟道MOSFET，功率损耗极小，并支持500 mA以上的连续负载电流。它具有6 μA的低静态电流和超低关断电流，因此非常适合电池供电的便携式设备使用。借助内置的使能逻辑电平转换器，ADP199可兼容多种处理器和GPIO控制器。

ADP199不但拥有高性能，而且占用的印刷电路板(PCB)空间极小，面积不到0.64 mm2，高度仅0.50 mm。

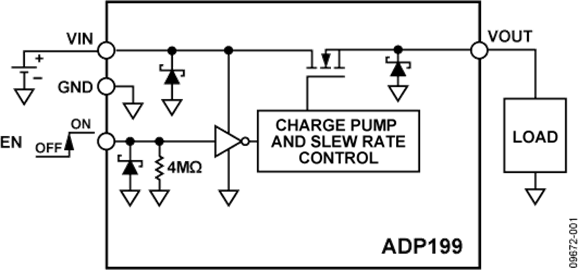

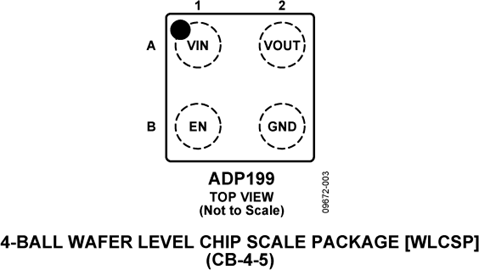

ADP199采用超小型、0.8 mm x 0.8 mm x 0.5 mm、4引脚、0.4 mm间距WLCSP封装。

应用

逻辑控制高端负载开关: ADP199包含一个低导通电阻，N沟道MOSFET功率损耗降到最小，并支持连续负载电流超过500毫安。低静态电流和超低停机电流的电池供电的便携式设备的ADP199理想。内置的水平移位为使逻辑ADP199与许多处理器和兼容的GPIO控制器。
