ADP2114是一款功能多样的同步降压开关稳压器，可通过配置来满足各种客户负载点要求。两个PWM通道既可配置为分别提供2 A和2 A（或3 A/1 A）电流的两路独立输出，也可配置为提供4 A电流的单路交错式输出。为降低输入纹波电流和输入电容，两个PWM通道的相位偏移180°。
ADP2114在满负载时可提供高效率性能，支持最高1.2 MHz的高开关频率。在轻负载时，ADP2114可以设置为以脉冲跳过模式工作，以获得更高效率，或者以强制PWM模式工作，以便降低电磁干扰(EMI)。
该器件的栅极压摆率经过优化设计，可降低电磁辐射，因而可以为敏感的高性能信号链应用提供电源。频率可以设置为300 kHz、600 kHz和1.2 MHz，而且可以与外部时钟信号同步，使转换器之间的系统噪声较低。双向同步引脚也可以配置为90°反相输出时钟，从而为实现可堆叠多相功率解决方案提供了条件。ADP2114输入电压范围为2.75 V至5.5 V；通过外部电阻，可以独立设置各通道的固定输出电压（0.8 V、1.2 V、1.5 V、1.8 V、2.5 V或3.3 V）。如果使用电阻分压器，则输出电压也可设置为低至0.6 V。该器件的工作温度范围为-40°C至+125°C结温范围。
应用
ADP2114应用电路(步降压型开关稳压器)ADP2114是一款通用的同步降压型开关稳压器，这款器件可以通过配置满足各种客户负载点要求。ADP2114,pdfdatasheet(SynchronousStep-DownDC-to-DCRegulator)
ADP2114双路输出、同步开关稳压器ADP2114是一款通用的同步降压型开关稳压器，这款器件可以通过配置满足各种客户负载点要求。ADP2114可在满负载情况下提供高效率性能，从而在高达1.2MHz的工作频率下实现高开关频率。在轻负载下，ADP2114可以设置成脉冲跨越模式工
日前，Analog Devices, Inc.最新推出 ADP2114 双路输出、同步、降压型 DC/DC 稳压器，从而扩充了其集成式电源管理开关稳压器系列。ADP2114 经过了针对精密输出稳压的优化，支持高达2 MHz 的开关频率，具有经过优化的栅极压摆率，可为诸如 ADI 公司最新的 ADC（模数转换器）等双电源轨和单电源轨器件，以及诸如 DSP（数字信号处理器ADP2114 针
ADI最新推出ADP2114双路输出、同步、降压型DC/DC稳压器，从而扩充了其集成式电源管理开关稳压器系列。ADP2114经过了针对精密输出稳压的优化，支持高达2MHz的开关频率，具有经过优化的栅极压摆率，可为诸如ADI公司最新的ADC(模数转换器)等双电源轨和单电源轨器件，以及诸如DSP(数字信号处理器)和ADP2114针对低噪声负载点应用而设计，可实现高达95%的高电源
通用型双通道降压型DC/DC稳压器可为高性能负载点应用提供更高的效率高度灵活的双通道降压型稳压器ADP2114的工作频率高达2MHz，具有经过优化的栅极压摆率，同时可提供高达95%的高电源转换效率。，全球领先的高性能信号处理解决方案供应商，最新推出ADP2114双路输出、同步、降压型DC/DC稳压器，从而扩充了其集成式电源管理开关稳压器系列。ADP2114经过了针对精密输出稳压的优化，支持高达2MHz的开关频率，具有经过

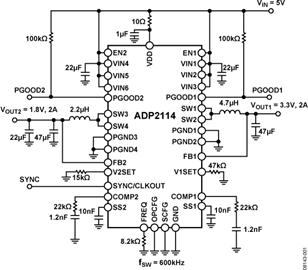

ADP2114的开关稳压器电路图 该稳压器被配置成在强制PWM模式下工作，通道设置为2A单独输出。该设计可达到220μV的开关纹波，在ADP2114输出端的高频噪声低于6μV。AD9
ADP2114开关稳压器电路图 该稳压器被配置成在强制PWM模式下工作，通道设置为2A单独输出。通过在FREQ引脚和GND之间放置一个27kΩ的电阻，稳压器的开关频率被设置为1.2MHz。该设计可达到220μV的开关纹波，在ADP2114输出端的高频噪声低于6μV。AD92
通用型双通道降压型DC/DC稳压器可为高性能负载点应用提供更高的效率全球领先的高性能信号处理解决方案供应商，最新推出ADP2114双路输出、同步、降压型DC/DC稳压器，从而扩充了其集成式电源管理开关稳压器系列ADP2114经过了针对精密输出稳压的优化，支持高达2MHz的开关频率，具有经过优化的栅极压摆率，可为诸如ADI公司最新的ADC（模数转换器）等双电源轨和单电源轨器件，以及诸如DSP（数字信号处理器）和
与采用ADP1708线性电源相比，采用ADP2114开关电源供电时，转换器的性能未出现下降。而采用开关电源可将电源效率提高30%～40%，并且能大幅降低总功耗（甚至超过简单地选择较低功耗的转换器）。
电路功能与优势 本电路利用双通道同步降压DC-DC稳压器" title="稳压器">稳压器" title="稳压器">稳压器" title="稳压器">稳压器" title="稳压器">稳压器" title="稳压器">稳压器" title="稳压器">稳压器" title="稳压器">稳压器" title="稳压器">稳压器" title="稳压器">稳压器" title="稳压器">稳压
