产品详情

ADP2140内置一个高效率、低静态电流、600 mA降压DC-DC转换器和一个300 mA LDO，采用10引脚、3 mm × 3 mm小型LFCSP封装。整个解决方案仅需四个小型外部元件。

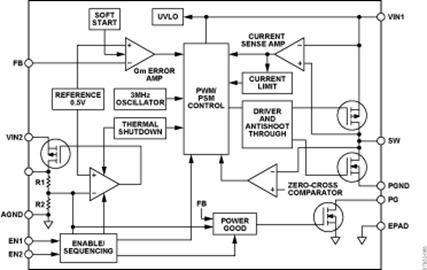

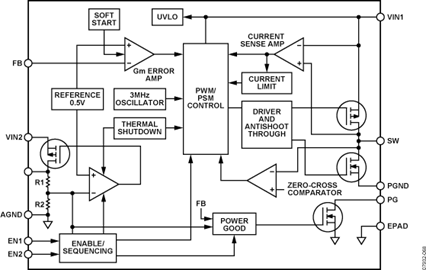

该降压稳压器采用专有高速电流模式、恒频、脉冲宽度调制(PWM)控制方案，具有出色的稳定性和瞬态响应。为确保便携式应用的电池使用寿命较长，该器件提供变频省电模式，在小负载下可降低开关频率。

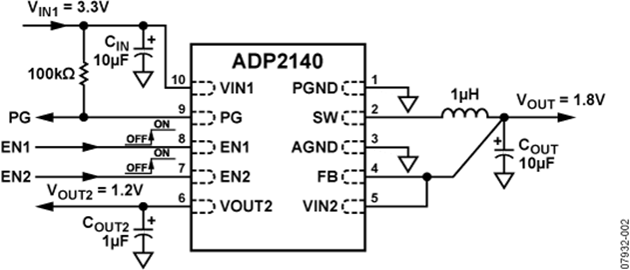

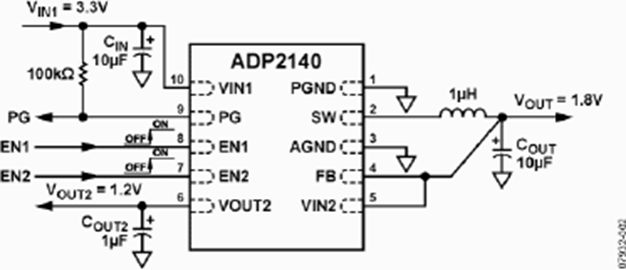

LDO是一款低静态电流、低压差线性稳压器，采用分离电源模式工作，输入电压(VIN2)低至1.65 V。最小低输入电压使得LDO能够采用降压稳压器的输出供电，从而提高效率并降低功耗。ADP2140采用2.3 V至5.5 V输入电压工作，单个Li+/Li-聚合物电池、多个碱性/NiMH电池、PCMCIA和其它标准电源均可以为其供电。

ADP2140包括电源良好引脚、软启动和内部补偿功能。有许多上电时序方案可用，用户可以通过两个使能输入进行选择。在自动时序控制模式下，最高电压输出在EN1的上升沿使能。在逻辑控制的关断期间，输入与输出断开，从输入源汲取的电流小于300 nA。其它重要特性包括：欠压闭锁，用来防止电池深度放电；软启动，用来防止启动时的输入电流过冲；以及短路保护和热过载保护电路，用来防止器件在不利条件下受损。

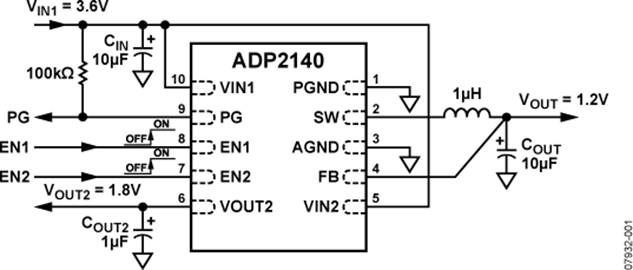

当ADP2140与两个0603电容器、一个0402电容器，一个0402电阻和一个0805片式电感器一起使用时，总解决方案尺寸约为90 mm2，是可满足各种便携式应用需求的较小尺寸解决方案。

• 移动电话
• 个人媒体播放器
• 数码相机和音频设备
• 便携式和电池供电设备
