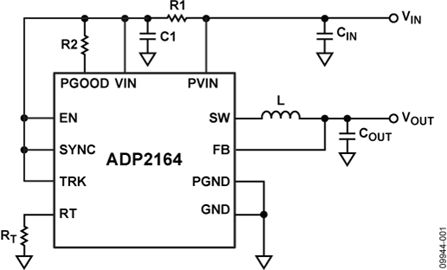

ADP2164是一款4 A、同步、降压DC-DC调节器，采用4 mm × 4 mm、紧凑型LFCSP封装。它使用电流模式、恒频脉冲宽度调制(PWM)控制方案，具备出色的稳定性和瞬态响应。
ADP2164的输入电压范围为2.7 V至6.5 V，输出电压可在0.6 V至输入电压(VIN)范围内调整。ADP2164还提供6种预设输出电压选项：3.3 V、2.5 V、1.8 V、1.5 V、1.2 V和1.0 V。
该器件集成了一对低导通电阻P通道和N通道内部MOSFET，以便最大程度地提高效率，同时尽可能减少外部元件数。100%占空比工作状态可在4 A输出电流下提供低压差。
1.2 MHz的高PWM开关频率允许使用小型外部元件，SYNC输入使多个IC可反相同步，以减少纹波并消除拍频。
ADP2164的其它主要特性包括欠压闭锁(UVLO)、用于限制启动时浪涌电流的集成软启动、过压保护(OVP)、过流保护(OCP)和热关断。
应用
【用 途】 DC-DC调节器【性能 参数】 采用16引脚QFN封装，2.7V至6.5V输入电源电压范围。开关频率500kHz至1.4MHz，功率转换效率大于96%，输出范围低至0.6V，内置低导通电阻开关FET。 特点： 最大输入电压范围达6.5V，采用5.5V电源供电时，可提
(ADI)，最近推出一款6.5 V、4 A输出DC-DC调节器ADP2164，其功率转换效率大于96%。这款高集成度调节器ADP2164提供2.7 V至6.5 V输入电源电压范围，输出范围低至0.6 V，内置低导通电阻开关FET，不仅能够实现最高效率，而且减少了电路板空间。ADP2164效率极高，采用紧凑型4 mm x 4 mm QFN 16引脚封装。这款
(ADI)，全球领先的高性能信号处理解决方案供应商，最近推出一款6.5 V、4A输出DC-DC调节器ADP2164，其功率转换效率大于96%。这款高集成度调节器ADP2164提供2.7 V至6.5V输入电源电压范围，输出范围低至0.6V，内置低导通电阻开关FET，不仅能够实现最高效率，而且减少了电路板空间。ADP2164效率极高，采用紧
ADI最近推出一款6.5 V、4 A输出DC-DC调节器ADP2164，其功率转换效率大于96%。这款高集成度调节器ADP2164提供2.7 V至6.5 V输入电源电压范围，输出范围低至0.6 V，内置低导通电阻开关FET，不仅能够实现最高效率，而且减少了电路板空间。ADP2164效率极高，采用紧凑型4 mm x 4 mm QFN 16引脚封装。这款新型DC-DC调节器针对多电源轨、
全球领先的高性能信号处理解决方案供应商，最近推出一款6.5 V、4 A输出DC-DC调节器ADP2164，其功率转换效率大于96%。这款高集成度调节器ADP2164提供2.7 V至6.5 V输入电源电压范围，输出范围低至0.6 V，内置低导通电阻开关FET，不仅能够实现最高效率，而且减少了电路板空间。
