ADP2301 数据手册-pdf中文资料-产品介绍及应用电路

ADP2301产品信息：

概览

优势和特点
产品详情

优势和特点

高功效比：最高可达91%
最大负载电流：1.2 A
输出精度：±2%（整个温度范围内）
宽输入电压范围：3.0 V至20 V
700 kHz或1.4 MHz开关频率选项
电流模式控制架构

输出电压范围：0.8 V至0.85×V(IN)
PFM/PWM 模式自动切换
具有迟滞特性的精密使能引脚
集成高端MOSFET
集成自举二极管
欲了解更多特性，请参考数据手册

产品详情

ADP2300/ADP2301均为紧凑型、恒定频率、电流模式、降压DC-DC调节器，集成功率MOSFET，采用3.0 V至20 V输入电压工作，适合各种应用。这些器件内置精密、低压基准电压源，非常适合产生最低为0.8 V、±2%精度的调节输出电压，可提供最高1.2 A的负载电流。

提供两种频率选项：ADP2300工作频率为700 kHz，ADP2301工作频率为1.4 MHz。用户可以在功效比与整体解决方案尺寸之间权衡，从而做出适当的选择。电流模式控制可提供快速、稳定的线路和负载瞬态响应。ADP2300/ADP2301各器件均内置软启动功能，可防止上电时的浪涌电流影响器件。其它重要安全特性包括短路保护、热关断(TSD)和输入欠压闭锁(UVLO)。ADP2300/ADP2301具有精密使能引脚阈值电压，因此很容易控制这些器件与其它输入/输出电源的时序；利用电阻分压器，也可以将该使能引脚用作可编程UVLO输入。

ADP2300/ADP2301采用6引脚TSOT封装，额定工作温度为-40°C至+125°C的结温范围。

应用

数字负载应用的LDO替代产品
中间供电轨转换
通信和网络
工业和仪器仪表
医疗保健和消费电子

ADI推出ADP2300和 ADP2301 DC/DC 开关: 高度集成的ADP2300和ADP2301均采用小型TSOT封装。ADP2300和ADP2301支持
DC／DC 开关稳压器ADP2300／ADP2301: analog devices 推出adp2300和 adp2301 dc/dc 开关稳压器，进一步扩展了集成式电源管理开关型稳压器产品组合。
ADP2300和 ADP2301 DC/DC 开关稳压器（ADI）: 高性能信号处理解决方案供应商ADI，最新推出 ADP2300和 ADP2301 DC/DC 开关稳压器（http://www.analog.com/zh/switching-regulators-ADP2300
ADI推出异步电源稳压器芯片ADP2300和 ADP2301: ，全球领先的高性能信号处理解决方案供应商，最新推出 ADP2300和 ADP2301 DC/DC 开关稳压器，进一步扩展了集成式电源管理开关型稳压器产品组合。
ADP2300和 ADP2301 DC/DC 开关稳压器的特性、优势和报价: 高性能信号处理解决方案供应商ADI，最新推出 ADP2300和 ADP2301 DC/DC 开关稳压器（http://www.analog.com/zh/switching-regulators-ADP2300
DC/DC 异步稳压器(ADI: Analog Devices推出 ADP2300和 ADP2301 DC/DC 开关稳压器进一步扩展了集成式电源管理开关型稳压器产品组合。

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ADP2301

ADP2301产品信息：

概览

优势和特点

产品详情

ADP2301数据手册：

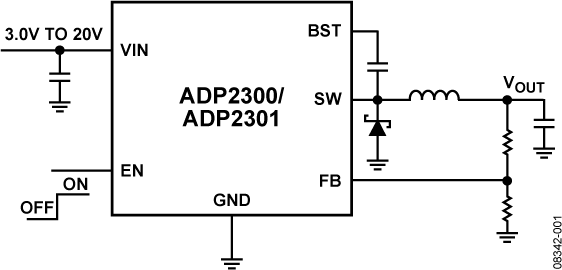

ADP2301引脚功能、电路图：
