ADP2386产品信息：

概览

优势和特点
产品详情

优势和特点

输入电压：4.5 V至20 V
集成MOSFET：44 毫欧/11 毫欧
基准电压：0.6 V ±1%
连续输出电流：6 A
可编程开关频率：200 kHz至1.4 MHz
同步至外部时钟：200 kHz至1.4 MHz

180°反相时钟同步
精密使能和电源良好指示
外部补偿
提供外部可调选项的内部软启动
启动后进入预充电输出
ADIsimPower设计工具支持

产品详情

ADP2386是一款同步降压DC-DC稳压器，集成了一个44 毫欧高端功率MOSFET和一个11 毫欧同步整流器MOSFET并采用紧凑型4 mm × 4 mm LFCSP封装，可提供高效解决方案。该器件使用峰值电流模式、恒频脉冲宽度调制(PWM)控制方案，具备出色的稳定性和瞬态响应。ADP2386的开关频率可在200 kHz至1.4 MHz范围内进行编程。为了将系统噪声降至最低，同步功能允许开关频率与外部时钟同步。

ADP2386只需极少的外部元件，输入电压范围为4.5 V至20 V。输出电压可在0.6 V至输入电压的90%范围内进行调整，提供高达6 A的连续电流。各IC在禁用时从输入源汲取的电流不到110 μA。

该稳压器针对需要高效率和设计灵活性的高性能应用。外部补偿和可调软启动功能提供设计灵活性。电源良好输出和精密使能输入提供简单可靠的电源时序。

其它重要特性包括欠压闭锁(UVLO)、过压保护(OVP)、过流保护(OCP)、短路保护(SCP)和热关断(TSD)。

ADP2386在-40°C至+125°C的结温范围内工作，采用24引脚4 mm × 4 mm LFCSP封装。

应用

通信基础设施
网络和服务器
工业和仪器仪表
医疗保健
中间供电轨转换
DC-DC负载点应用

ADIADP2384/ADP2386降压DC－DC控制器参考方案: ADI公司的ADP2384/ADP2386是两款4 mm × 4 mm LFCSP封装的高效、同步降压DC/DC稳压器，内部集成一个44 mΩ的高边检测功率MOSFET及一个11.6 mΩ（ADP2384）、11 mΩ(ADP2386)的同步整流MOSFET器件。ADP2384/ADP2386器件的开关频率可编程
ADI推出同类产品中效率最高的开关稳压器: 中国，北京-- Analog Devices, Inc.( ADI)，全球领先的高性能信号处理解决方案供应商，最近推出4 A/6 A、20 V输出dc-dc稳压器ADP2384/ADP2386( http

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ADP2386

ADP2386产品信息：

概览

优势和特点

产品详情

ADP2386数据手册：

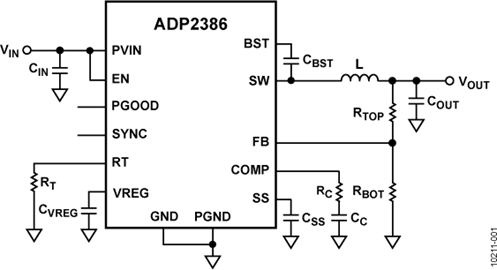

ADP2386引脚功能、电路图：
