ADP2503/ ADP2504 均为高效率、低静态电流、升压/降压DC-DC转换器，工作时的输入电压可高于、低于或等于稳压输出电压。这两种转换器内置功率开关和同步整流器，所需的外部器件数量极少。对于高负载电流，ADP2503/ADP2504采用电流模式、固定频率、脉冲宽度调制(PWM)控制方案，以便获得出色的稳定性和瞬态响应。为确保便携式应用的电池使用寿命最长，ADP2503/ADP2504还提供省电模式选项，在轻负载条件下可降低开关频率。对于无线应用和其他低噪声应用，可变频率省电模式可能会引起干扰，而通过逻辑控制输入同步，则可强制转换器在所有负载条件下均以固定频率PWM方式工作。
ADP2503/ADP2504采用2.3 V至5.5 V输入电压工作，单个锂电池或锂聚合物电池、多个碱性电池或NiMH电池、PCMCIA、USB及其他标准电源均可为其供电。ADP2503/ADP2504具有固定输出选项，也可采用可调型号，通过外部电阻分压器对输出电压进行编程设置。此外，还内置补偿功能，最大程度地减少外部元件的数量。
在逻辑控制的关断期间，输入与输出断开，从输入源汲取的电流小于1 μA。ADP2503/ADP2504可作为升压转换器工作，具有真负载断开功能，用于将负载与电源隔离。其他重要特性包括：欠压保护，用来防止电池深度放电；以及软启动，用来防止启动时的输入电流过冲。
应用
Data Sheet, Rev. A, 08/09

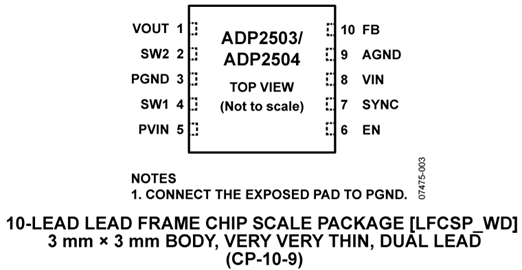

【用 途】 DC-DC转换器【性能 参数】 采用小型3mm × 3 mm 10引脚LFCSP/QFN封装。输入电压：2.3V-5.5V,固定输出电压：2.8V-5.0V。引脚配置图： 内部方框图：【互换 兼容】
（adi）推出支持高达2.5mhz开关频率的小型降压-升压稳压器——adp2503与adp2504，可在便携式电子设备中将电压调节至高于或低于电池的输出电压。
连接/参考器件ADA4505-2 微功耗、轨到轨I/O、双通道运算放大器ADR291 微功耗、2.5 V基准电压源ADP2503 2.5 MHz、降压/升压DC-DC转换器AD7798 16位低功耗∑-
中心议题： 探讨高效率DC-DC转换器三项基本技术解决方案： 采用降压/升压调节器（如ADP2503或ADP2504） 采用电流模式、固定频率、脉冲宽度调制 （PWM）控制DC-DC
