ADP320

三通道、200 mA、低噪声、高PSRR电压调节器

ADP320产品信息:

概览

优势和特点

  • 偏置电压范围(VBIAS):2.5 V至5.5 V
  • LDO输入电压范围(VIN1/VIN2、VIN3):1.8 V至5.5 V
  • 三个200 mA低压差调节器
  • 16引脚、3 mm × 3 mm LFCSP封装
  • 初始精度:±1%
  • 采用1 µF陶瓷输出电容便可稳定工作
  • 无需噪声旁路电容
  • 3个独立的逻辑控制使能引脚
  • 过流和热保护
  • 主要规格特性
  • 高PSRR
    • 76 dB(最高至1 kHz)
    • PSRR:70 dB (10 kHz)
    • PSRR:60 dB (100 kHz)
    • PSRR:40 dB (1 MHz)
  • 低输出噪声
    • 24 µV rms(典型输出噪声,VOUT = 1.2 V)
    • 43 µV rms(典型输出噪声,VOUT = 2.8 V)
  • 出色的瞬态响应性能
  • 典型接地电流:85 μA(空载,所有LDO均使能)
  • 快速开启电路:100 ms
  • 每个调节器保证200 mA输出电流
  • 结温范围:-40°C至+125°C

产品详情

ADP320是一款200 mA三路输出LDO,集高电源抑制比(PSRR)、低噪声、低静态电流和低压差于一体,适合对性能和电路板空间要求严苛的无线应用。

ADP320三通道LDO的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池使用时间。在频率高达100 KHz时,该器件能保持60 dB以上的电源抑制性能,而所需的电压裕量则很低。与LDO竞争产品相比,ADP320的噪声低得多,而且不需要噪声旁路电容。

ADP320提供16引脚3x3mm小型LFCSP封装,利用1 μF ±30%小陶瓷输出电容便可稳定工作,因此能以最小的电路板面积满足各种便携式电源需求。

ADP320在0.8 V至3.3 V范围内可提供多种输出电压组合,并提供过流和热保护,防止器件在不利条件下受损。


应用
  • 移动电话
  • 数码相机和音频设备
  • 便携式和电池供电设备
  • 便携式医疗设备
  • 后置DC-DC调节

ADP320数据手册:

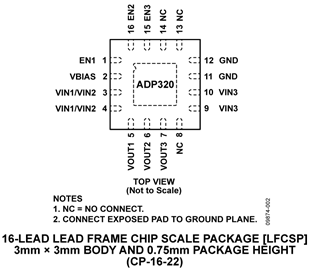

ADP320引脚功能、电路图:
