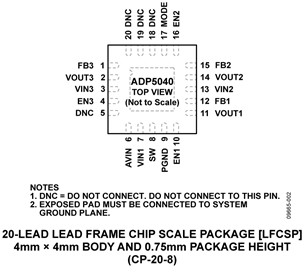

ADP5040在一个20引脚小型LFCSP封装中集成了一个高性能降压稳压器和两个低压差稳压器(LDO)，可满足严苛的性能和电路板空间要求。
降压调节器的高开关频率支持使用小型多层外部器件，并使所需的电路板空间降至较小。
当MODE引脚设置为逻辑高电平时，降压调节器以强制脉冲宽度调制(PWM)模式工作。MODE引脚设为逻辑低电平时，如果负载在标称值左右，则降压调节器以PWM模式工作。当负载电流降至预定义阈值以下时，调节器以省电模式(PSM)工作，以便改善轻负载效率。ADP5040 LDO的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池使用时间。在频率高达10 kHz时，ADP5040 LDO能保持60 dB以上的电源抑制性能，而所需的电压裕量则很低。
ADP5040中的各调节器通过对相应的使能引脚施加高电平来激活。调节器输出电压通过外部电阻分压器编程，可满足多种应用的需求。
(ADI)，全球领先的高性能信号处理解决方案供应商，最近推出多路输出调节器ADP5041和ADP5040，通过缩小电路板空间，继续帮助工业、医疗和通信设备设计人员改善电源系统性能。
(ADI)，全球领先的高性能信号处理解决方案供应商，最近推出多路输出调节器ADP5041和ADP5040，通过缩小电路板空间，继续帮助工业、医疗和通信设备设计人员改善电源系统性能。
ADI公司最近推出多路输出调节器ADP5041和ADP5040，通过缩小电路板空间，继续帮助工业、医疗和通信设备设计人员改善电源系统性能。
