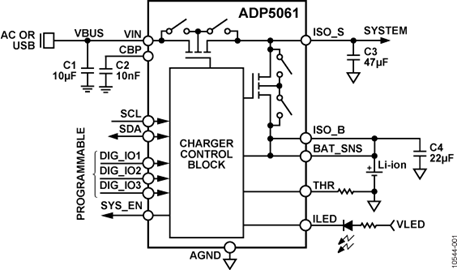

ADP5061 数据手册-pdf中文资料-产品介绍及应用电路

概览

ADP5061充电器完全符合USB 3.0和USB电池充电规格1.2，可通过mini-USB VBUS引脚从墙壁充电器、车载充电器或USB主机端口进行充电。

ADP5061输入电压范围为4 V至6.7 V，最高可耐受20 V电压。此耐受度缓解了断开或连接时的USB总线尖峰问题。

ADP5061在线性充电器输出和电池间集成了内部FET。这一设计可提供电池隔离，使系统可在电池无电或无电池情况下供电，从而直接通过USB电源执行系统功能。

根据外部USB检测芯片检测到的USB电源类型，ADP5061可设置为应用正确的电流限值，实现优质充电和USB合规性。

ADP5061含3个工厂可编程数字输入/输出引脚，可为不同系统提供更大的灵活性。这些数字输入/输出引脚允许一些特性的组合，如输入电流限制、充电使能/禁用、充电电流限制以及专用中断输出引脚。

应用

ADP5061: 【用　途】电池充电器【性能参数】　　采用WLCSP封装，输入电压范围：4.0V至7.0V，可耐受的输入电压：-0.5V至20V(USBVBUS)，完全兼容USB3.0以及USB电池充电规格1.2，可通过I2C实现完全编程，灵活的数字控制输入，LDO模式下的交流充电器电流最高可达2.1A。
