ADP5065的输入电压范围为4 V至5.5 V，最高可耐受20 V电压。这缓解了断开或连接时的USB总线尖峰问题。

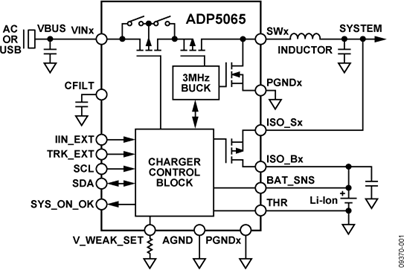

ADP5065ADP5065在DCDC充电器输出和电池间集成了内部FET。这一设计可提供“电池隔离”，使系统可在“电池无电”或“无电池”情况下供电，从而直接通过USB电源执行系统功能。
根据外部USB检测芯片检测到的USB电源类型，ADP5065可设置为应用正确的电流限值，实现较佳充电和USB合规性。USB充电器可在所有USB兼容电源下正常工作，例如墙壁充电器、主机充电器、集线器充电器、标准主机和集线器。
封装和外部元件
ADP5065采用尺寸极小的薄型WLCSP-20（0.5 mm间距）封装。
总体解决方案仅需要5个小尺寸、薄型外部元件，包括4个陶瓷电容（其中一个是电池滤波器电容）、1个多层电感和1个可选的“电池无电状况”默认设置电阻。
这样，PCB面积极小，可为USB电池充电和供电轨应用提供整合和高性能的解决方案。
应用
ADI公司的ADP5065是一款内嵌互联直流电压充电输出端与端的FET器件，通过FET可以实现电池隔离，当系统驱动电能来自于废电池或没有电池时，系统会立即切换到USB供电模式。ADP5065的输入电压范围为4V~5.5V，最大输入电压高达20V，不用担心USB总线断开或连接过程中的峰值。ADP5065充电器兼容USB2.0、USB3.0和USB电池充电规范1.1。ADP5065采用一个非常小的封装
【用 途】 充电电池管理芯片【性能 参数】采用薄型WLCSP-20封装，输入电压范围为4V至5.5V，最高可耐受20V电压。在DCDC充电器输出和电池间集成了内部FET，完全符合USB 2.0、USB 3.0和USB电池充电规格1.1。【互换 兼容】
