产品详情

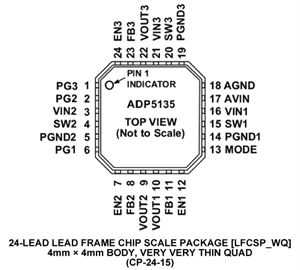

ADP5135集成了三个高性能降压稳压器。 采用24引脚、4 mm x 4 mm LFCSP封装。

降压调节器的高开关频率支持小型多层外部器件，并使电路板空间降至较小。 当MODE引脚设置为高电平时，降压稳压器以强制PWM模式工作。 当MODE引脚设置为低电平时，如果负载高于预定义阈值，则降压稳压器以PWM模式工作。 当负载电流降至预定义阈值以下时，降压调节器以省电模式(PSM)工作，以便改善轻负载效率。

为降低输入电容要求，Buck1和Buck2同步工作，并且Buck3错相工作。 ADP5135中的稳压器通过专用使能引脚激活。 可调版本的默认输出电压可以在外部设置，固定电压版本的默认输出电压则可在工厂编程设置；预设值范围广泛。

应用

• 适用于处理器、ASIC、FPGA和RF芯片组的电源
• 便携式仪器仪表和医疗设备
• 空间受限设备
