ADP5310

带有双通道黑色调节器和负载开关的3通道、集成超低功耗解决方案

ADP5310产品信息:

概览

优势和特点

  • 宽输入电压范围: 2.7 V至15.0 V
  • 静态电流:700 nA(EN1 = SYNC/MODE =低时)
  • 输出精度:±1.5%(PWM模式下的整个温度范围内)
  • 600 kHz(或1.2 MHz)开关频率,可选同步输入范围为400 kHz至1.4 MHz
  • 通道1:800 mA降压调节器
    • 通过工厂熔断器提供自动PSM/PWM或强制PWM模式
    • 100%占空比 工作模式
    • 通过工厂熔断器提供可调/固定输出选项
    • 电源良好指示
  • 通道2:超低功耗降压调节器
    • 可选迟滞或PWM工作模式
    • 输出电流最高达50 mA(迟滞模式下)和300 mA(PWM模式下),100%占空比 工作模式
    • 低噪声(0.8 V基准电压源,PWM模式下)
    • 通过工厂熔断器提供可调/固定输出电压选项
  • 通道3:高端负载开关
    • 低R(DS(ON))(494 毫欧,VOUT3 = 2.5 V时)
  • 快速输出放电(QOD)选项
  • UVLO、OCP和TSD保护
  • 16引脚TSSOP_EP封装
  • 工作结温范围:-40°C至+125°C

产品详情

ADP5310采用16引脚TSSOP_EP封装集成两个降压调节器和一个负载开关,可满足严苛的性能和电路板空间要求。 该器件可直接连接到2.7 V至15.0 V的宽输入电压范围,允许使用多个碱性/NiMH电池或锂电池以及其他电源为其供电。

通道1中的降压调节器采用电流模式、恒频脉宽调制(PWM)控制方案,具有出色的稳定性和瞬态性能,输出电流可高达800 mA。。 自动PWM/脉冲跳跃模式(PSM)控制方案实现出色的光输出电流效率。 电源良好信号指示通道1输出在其标称值的92%范围内。

超低功耗降压调节器集成在通道2中,提供SYNC/MODE引脚来控制其工作模式。 当SYNC/MODE设置为低电平时,降压调节器以迟滞模式工作,其用于调节零负载输出的静态电流仅为700 nA,输出电流达50 mA。 迟滞模式有助于以不到1 mW的功耗实现出色的效率,并在电池供电系统中充当有效电源。 当SYNC/MODE设置为高电平时,降压调节器切换至传统的恒频PWM控制方案,针对噪声敏感应用提供低输出纹波,降压调节器在PWM模式下提供高达300 mA的输出电流。

通道3集成高端负载开关,采用1.65 V至5.5 V电源供电,其输入连接至通道2的输出。该负载开关提供电源域隔离,可延长电池的工作时间。

ADP5310的其它重要安全特性包括过流保护(OCP)、热关断(TSD)和输入欠压闭锁(UVLO)。 ADP5310的额定结温范围是-40°C至+125°C结温范围。


应用
  • 能源(煤气和水)计量
  • 便携式和电池供电设备
  • 医疗应用
  • “保持有效”电源

ADP5310数据手册:

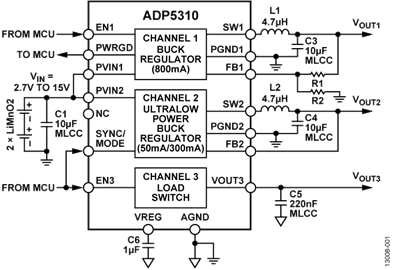

ADP5310引脚功能、电路图:
