ADP7112产品信息：

概览

优势和特点
产品详情

优势和特点

低噪声：11 μV rms，与固定输出电压无关
电源抑制比(PSRR)：88 dB (10 kHz)、68 dB (100 kHz)、50 dB (1 MHz)（V(OUT) = 5 V, V(IN) = 7 V)
输入电压范围：2.7 V至20 V
最大输出电流：200 mA
初始精度：±0.8%
线路、负载和温度范围内的精度：±1.8%（T(J) = -40°C至+125°C）
低压差：200 mV（典型值，200 mA负载，V(OUT) = 5 V）
用户可编程软启动
低静态电流， I(GND) = 50 μA （典型值，无负载）

低关断电流
- 1.8 μA(V(IN) = 5 V时）
- 3.0 μA(V(IN) = 20 V时）
使用小型2.2 μF陶瓷型输出电容保持稳定
固定输出电压选项：1.8 V、2.5 V、3.3 V和5.0 V（提供1.2 V至5.0 V范围内的15种标准电压）
可调输出电压范围：1.2 V至V(IN) - V(DO)（输出可调节至初始设定点以上）
精密使能
1 mm × 1.2 mm, 6-引脚 WLCSP

产品详情

ADP7112是一款CMOS、低压差(LDO)线性稳压器，采用2.7 V至20 V电源供电，最大输出电流为200 mA。这款高输入电压LDO适用于调节20 V至1.2 V供电的高性能模拟和混合信号电路。该器件采用先进的专有架构，提供高电源抑制、低噪声特性，仅需一个2.2 μF小型陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。 ADP7112稳压器输出噪声为11 μVrms，与5 V及以下的固定选项输出电压无关。

ADP7112提供16种固定输出电压选项。这些选项可提供下列电压： 1.2 V（可调）、1.8 V、2.5 V、3.3 V和5.0 V。根据特殊要求可提供其它电压：1.5 V、1.85 V、2.0 V、2.2 V、2.75 V、2.8 V、2.85 V、3.8 V、4.2 V和4.6 V。

每个固定输出电压都可以通过外部反馈分压器在初始设定点以上调整。这使ADP7112可提供1.2 V至VIN-VDO的输出电压且具有高PSRR和低噪声。

ADP7112支持通过外部电容进行用户可编程软启动。 ADP7112提供6引脚、1 mm × 1.2mm WLCSP封装，使其非常紧凑。

应用

适应噪声敏感应用
ADC和DAC电路、精密放大器，适合为VCO Vtune控制供电
通信和基础设施
医疗和保健
工业与仪器仪表

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ADP7112

ADP7112产品信息：

概览

优势和特点

产品详情

ADP7112数据手册：

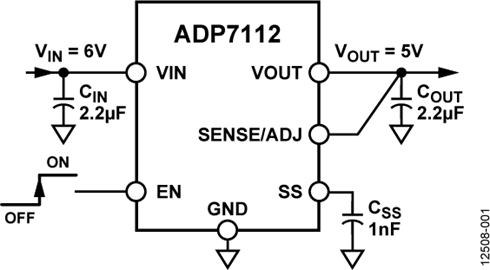

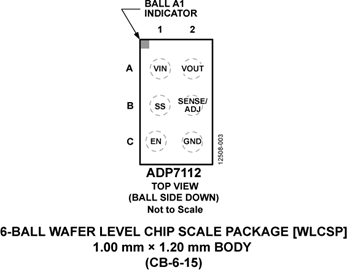

ADP7112引脚功能、电路图：
